Термодат-18Е6

Термодат-18Е6

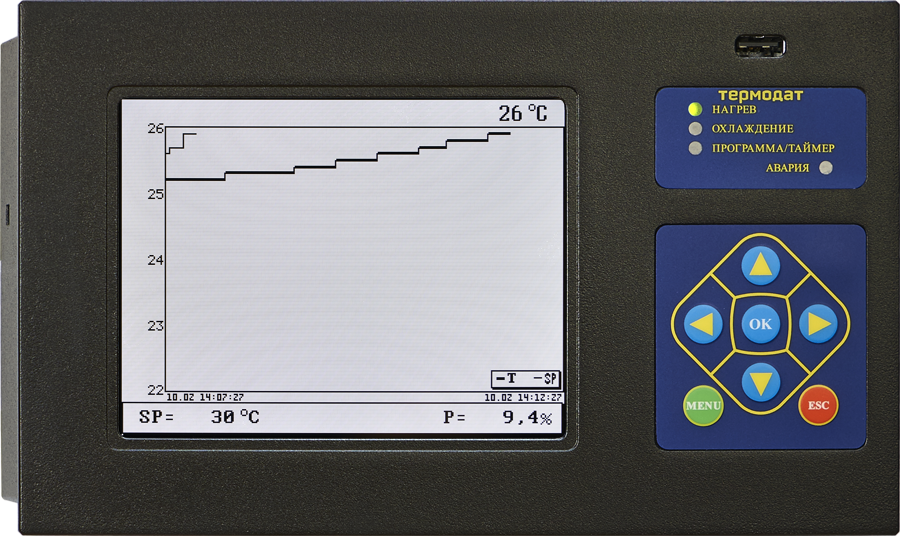

Термодат-18Е6 - одноканальный регулятор температуры по программе и электронный самописец с графическим 6" дисплеем. Возможные опции - USB-разъемом для снятия архивных данных на Flash-носитель и Ethernet-разъем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.

  • ПИД-регулятор
  • Регулирование по программе
  • Электронный самописец
  • Большой графический дисплей 6 дюймов
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (цифровой) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • USB-разъем
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 230х135х68мм
  • Гарантия 5 лет

    Предназначен для:
  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
18Е6-E

1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем
(старое название 18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/8Gb/F/Eth)

78 470 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-18Е6"

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: Реле, транзисторный выход, релейно-симисторный выход;
  • Считывание архива: USB-разъем;
  • Возможные опции: Ethernet-разъем;
  • Закон регулирования: ПИД, Двухпозиционный, трехпозиционный, регулирование по программе;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 15 Вт;
  • Корпус: Металлический, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек;
  • Дополнительные индикаторы:Восемь светодиодных индикаторов режима работы;
  • Габаритные размеры: 230х138мм. глубина 95мм;
  • Масса: Не более 2 кг;
  • Условия эксплуатации: От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-18Е6"

Одноканальный программируемый ПИД регулятор самописец с большим экраном Термодат-18Е6

Термодат-18Е6 одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером, дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, большой графический 6 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-18Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
В наличии

Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы внесены в Государственный реестр средств измерений №17602-09, Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Сертификат соответствия № РОСС RU.МЕ48.Н02704 Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах и объектах вне взрывоопасных зон Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов "Термодат" должна осуществляться в соответствии с "Методикой поверки СК2.320.202 МП". Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-18Е6"

Руководство пользователя Термодат-18E6.pdf1165.6 Kbскачать
3D-модель прибора 18E6-E.pdf787.1 Kbскачать
3D-модель прибора 18E6-E.stp1500.7 Kbскачать
Габаритный чертеж прибора 18E6-E.dwg213.5 Kbскачать

Модели снятые с производства

Наименование Аналог
18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/8Gb -
18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/8Gb/F -
18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/4Gb/F/Eth/Bt -
