ГЗ201

ГЗ201

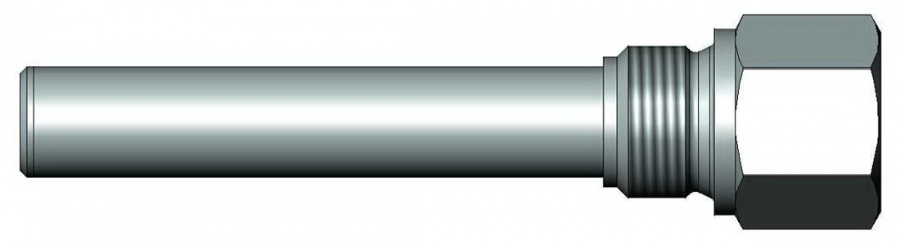

Гильза резьбовая, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.

Пример для записи при заказе: ГЗ201-d6-P16-M16-(M16)-H100-M01
- ГЗ201 - модель гильзы;
- d6 - диаметр устанавливаемого в гильзу датчика, мм;
- P16 - номинальное давление МПа;
- M16 - резьба монтажная, М16х1,5;
- (M16) - резьба под датчик, М16х1,5;
- H100 - длина погружной части датчика и гильзы, мм;
- M01 - материал гильзы, 12Х18Н10Т;

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
ГЗ201-d6-P16-M16-(M16)-H100-M01

0 руб.
- + шт
не загружено
ГЗ201-d6-P16-М16-(М20)-Н100-М01

0 руб.
- + шт
не загружено
ГЗ201-d10-P16-M22-(M22)-H100-M01

0 руб.
- + шт
не загружено
ГЗ201-d10-P16-М22-(М20)-Н100-М01

0 руб.
- + шт
не загружено


Технические характеристики "ГЗ201"

  • Материал гильзы:12Х18Н10Т
  • Диаметр термопары: 6 мм или 10 мм.
  • Длина погружной части датчика и игльзы: от 50 до 3150 мм
  • Резьба монтажная:М16Х1,5, М22Х1,5
  • Резьба под датчик: М16Х1,5, М20Х1,5, М22Х1,5, G1/2 (по заказу)

Полное описание "ГЗ201"

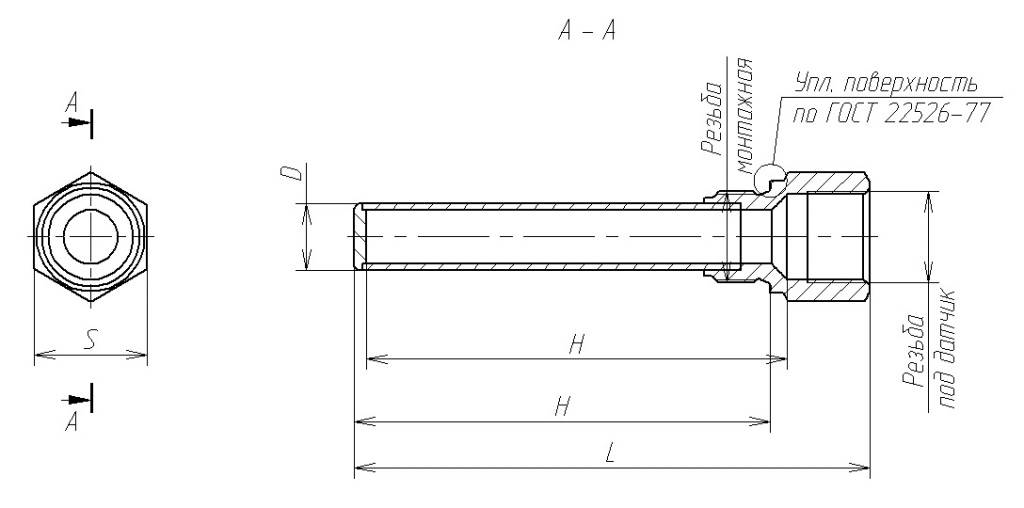

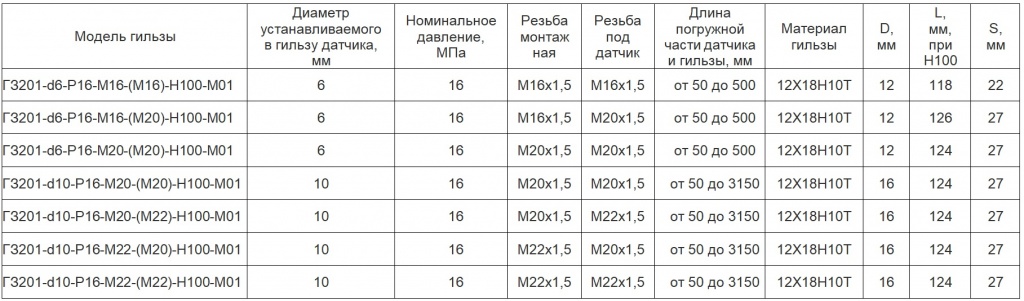

Гильза резьбовая, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации. Уплотнительная поверхность выполнена по ГОСТ 22526-77. Возможные варианты исполнения приведены в таблице, длина погружной части датчика и гильзы "H" выбирается заказчиком:

Модель гильзы

Диаметр устанавливаемого в гильзу датчика, мм

Номинальное давление, МПа

Резьба монтажная

Резьба под датчик

Длина погружной части датчика и гильзы, мм

Материал гильзы

D, мм

L, мм, при H100

S, мм

ГЗ201-d6-P16-М16-(М16)-Н100-М01

6

16

М16х1,5

М16х1,5

от 50 до 500

12Х18Н10Т

12

118

22

ГЗ201-d6-P16-М16-(М20)-Н100-М01

6

16

М16х1,5

М20х1,5

от 50 до 500

12Х18Н10Т

12

118

27

ГЗ201-d10-P16-М22-(М22)-Н100-М01

10

16

М22х1,5

М22х1,5

от 50 до 3150

12Х18Н10Т

16

124

27

ГЗ201-d10-P16-М22-(М20)-Н100-М01

10

16

М22х1,5

М20х1,5

от 50 до 3150

12Х18Н10Т

16

124

27
