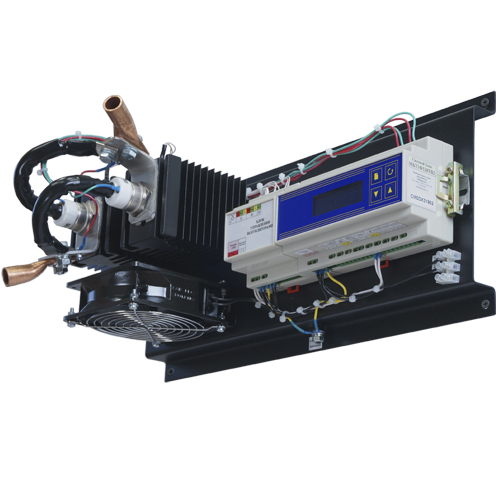

Силовые блоки МБТ

Силовые блоки МБТ

Силовые блоки МБТ предназначены для регулирования мощности на одно- или трехфазной нагрузке. Они рассчитаны на работу c регуляторами Термодат или с другими устройствами управления. Дополнительно выходное напряжение или мощность могут задаваться вручную, переменным резистором или кнопками на передней панели.

Блоки имеют панель индикации с алфавитно-цифровым индикатором. Кнопки на панели индикации позволяют выбирать режим работы. В рабочем режиме на индикацию выводится задаваемая мощность и служебная информация. Микроконтроллер осуществляет управление блоком, реализует выбранный метод управления мощностью, а также предоставляет дополнительные функции, такие как ограничение скорости изменения мощности и защиту от неполнофазного включения трехфазных блоков.

Подробное описание Силовые блоки МБТ

Модели прибора

Однофазная нагрузка +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
МБТ1Ф50М2

1 фаза, коммутируемый ток до 50А, ∼30...380 В

20 790 руб.
- + шт
не загружено
МБТ1Ф125Т1

1 фаза, коммутируемый ток до 125А, ∼30...380 В

27 090 руб.
- + шт
не загружено
МБТ1Ф160Т2

1 фаза, коммутируемый ток до 160А, ∼30...380 В

33 080 руб.
- + шт
не загружено
МБТ1Ф320ТВ2

1 фаза, коммутируемый ток до 320А, ∼30...380 В

41 900 руб.
- + шт
не загружено
Трехфазная нагрузка +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
МБТМ3Ф60М2

3 фазы, коммутируемый ток до 60А, ∼30...380 В

47 490 руб.
- + шт
не загружено
МБТ3Ф125Т1

3 фазы, коммутируемый ток до 125А, ∼30...380 В

62 370 руб.
- + шт
не загружено
МБТ3Ф160Т3

3 фазы, коммутируемый ток до 160А, ∼30...380 В

81 590 руб.
- + шт
не загружено
МБТ3Ф320ТВ2

3 фазы, коммутируемый ток до 320А, ∼30...380 В

107 730 руб.
- + шт
не загружено
МБТ3Ф500ТВ1

3 фазы, коммутируемый ток до 500А, ∼30...380 В

189 250 руб.
- + шт
не загружено


Технические характеристики "Силовые блоки МБТ"

  • Управляющий сигнал: 5…30 В, 20 мА, цифровой;
  • Коммутируемое напряжение: 30…380 В, AC;
  • Методы регулирования: ФИУ, РСП, ШИМ;
  • Условия эксплуатации:  Температура окружающей среды: 0…+50 °С; Относительная влажность воздуха: < 95%;

Полное описание "Силовые блоки МБТ"

Силовые блоки МБТ предназначены для регулирования мощности на одно- или трехфазной нагрузке. Они рассчитаны на работу c регуляторами Термодат или с другими устройствами управления. Дополнительно выходное напряжение или мощность могут задаваться вручную, переменным резистором или кнопками на передней панели.

Блоки имеют панель индикации с алфавитно-цифровым индикатором. Кнопки на панели индикации позволяют выбирать режим работы. В рабочем режиме на индикацию выводится задаваемая мощность и служебная информация. Микроконтроллер осуществляет управление блоком, реализует выбранный метод управления мощностью, а также предоставляет дополнительные функции, такие как ограничение скорости изменения мощности и защиту от неполнофазного включения трехфазных блоков.

Подробное описание Силовые блоки МБТ

Методы управления мощностью:

  • фазоимпульсное управление (управление по углу отсечки в каждом полупериоде)
  • метод равномерно распределенных рабочих сетевых периодов (с включением нагрузки в нуле)
  • широтно-импульсное управление (с включением нагрузки в нуле)
  • широтно-импульсное управление с фазовым ограничением максимального напряжения

Входные сигналы управления:

  • цифровой сигнал от прибора типа Термодат (Т-выход), задающий требуемую мощность на нагрузке
  • аналоговый сигнал 0…5 мА или 4…20 мА
  • ручное задание мощности переменным резистором
  • ручное задание мощности кнопками с цифрового пульта блока

Скачать файлы "Силовые блоки МБТ"

Руководство по эксплуатации МБТ1Ф50М2.pdf726.2 Kbскачать
Руководство по эксплуатации МБТ1Ф125Т1.pdf765.3 Kbскачать
Руководство по эксплуатации МБТ1Ф160Т2.pdf765.6 Kbскачать
Руководство по эксплуатации МБТ1Ф320ТВ2.pdf758.5 Kbскачать
Руководство по эксплуатации МБТМ3Ф60М2.pdf1886.5 Kbскачать
Руководство по эксплуатации МБТ3Ф125Т1.pdf1607.8 Kbскачать
Руководство по эксплуатации МБТ3Ф160Т3.pdf1608.1 Kbскачать
Руководство по эксплуатации МБТ3Ф320ТВ2.pdf1730.2 Kbскачать
