Силовые блоки СБ

Силовые блоки СБ

Силовые тиристорные (симисторные) блоки СБ предназначены для регулирования мощности на одно- или трехфазной нагрузке и рассчитаны на работу под управлением регуляторов «Термодат».

Блоки обеспечивают регулирование методами широтно-импульсной модуляции (ШИМ) и распределенных сетевых периодов (РСП).

Схема управления силовыми элементами построена на базе оптосимистора с детектором перехода фазы через ноль, благодаря чему блоки СБ вносят минимальные помехи в сеть.

Подробное описание Силовые блоки СБ

Модели прибора

Однофазная нагрузка +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
СБ10М3

1 фаза, коммутируемый ток до 10А, ∼30...380 В

1 200 руб.
- + шт
не загружено
СБ15М3

1 фаза, коммутируемый ток до 15А, ∼30...380 В

1 560 руб.
- + шт
не загружено
СБ25М3

1 фаза, коммутируемый ток до 25А, ∼30...380 В

2 220 руб.
- + шт
не загружено
СБ40К2

1 фаза, коммутируемый ток до 40А, ∼30...220 В

3 960 руб.
- + шт
не загружено
СБ40К4

1 фаза, коммутируемый ток до 40А, ∼30...380 В

4 320 руб.
- + шт
не загружено

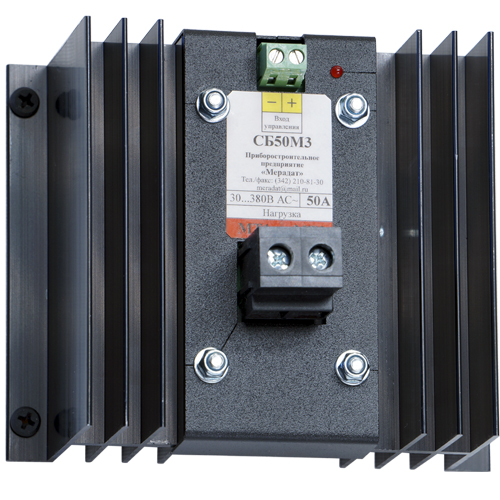

СБ50М3

1 фаза, коммутируемый ток до 50А, ∼30...380 В

3 420 руб.
- + шт
не загружено
СБ60Н3-В01

1 фаза, коммутируемый ток до 60А, ∼30...380 В

4 500 руб.
- + шт
не загружено
СБМ90М1

1 фаза, коммутируемый ток до 90А, ∼30...380 В

6 812 руб.
- + шт
не загружено
СБ125Т3

1 фаза, коммутируемый ток до 125А, ∼30...380 В

8 100 руб.
- + шт
не загружено
СБ160Т3

1 фаза, коммутируемый ток до 160А, ∼30...380 В

14 400 руб.
- + шт
не загружено
СБ320ТВ3

1 фаза, коммутируемый ток до 320А, ∼30...380 В

18 600 руб.
- + шт
не загружено
Двухфазная нагрузка +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
СБ2Ф60Н3

2 фазы, коммутируемый ток до 60А, ∼30...380 В

9 000 руб.
- + шт
не загружено
СБ2Ф125Т3

2 фазы, коммутируемый ток до 125А, ∼30...380 В

17 400 руб.
- + шт
не загружено
СБ2Ф160Т3

2 фазы, коммутируемый ток до 160А, ∼30...380 В

27 000 руб.
- + шт
не загружено
СБ2Ф320ТВ3

2 фазы, коммутируемый ток до 320А, ∼30...380 В

35 400 руб.
- + шт
не загружено
Трехфазная нагрузка +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
СБ3Ф25М3

3 фазы, коммутируемый ток до 25А, ∼30...380 В

9 000 руб.
- + шт
не загружено
СБ3Ф60Н3

3 фазы, коммутируемый ток до 60А, ∼30...380 В

13 200 руб.
- + шт
не загружено
СБ3Ф125Т1

3 фазы, коммутируемый ток до 125А, ∼30...380 В

24 300 руб.
- + шт
не загружено
СБ3Ф160Т3

3 фазы, коммутируемый ток до 160А, ∼30...380 В

39 600 руб.
- + шт
не загружено
СБ3Ф320ТВ2

3 фазы, коммутируемый ток до 320А, ∼30...380 В

50 400 руб.
- + шт
не загружено


Технические характеристики "Силовые блоки СБ"

  • Управляющий сигнал: 5…30 В, 10 мА;
  • Коммутируемое напряжение: 30…380 В, AC;
  • Методы регулирования: ШИМ, РСП;
  • Условия эксплуатации:  Температура окружающей среды: 0…+50 °С; Относительная влажность воздуха: < 95%;

Полное описание "Силовые блоки СБ"

Силовые тиристорные (симисторные) блоки СБ предназначены для регулирования мощности на одно- или трехфазной нагрузке и рассчитаны на работу под управлением регуляторов «Термодат».

Блоки обеспечивают регулирование методами широтно-импульсной модуляции (ШИМ) и распределенных сетевых периодов (РСП).

Схема управления силовыми элементами построена на базе оптосимистора с детектором перехода фазы через ноль, благодаря чему блоки СБ вносят минимальные помехи в сеть.

Подробное описание Силовые блоки СБ

Скачать файлы "Силовые блоки СБ"

Руководство по эксплуатации СБ10М3.pdf343.6 Kbскачать
Руководство по эксплуатации СБ15М3.pdf339.8 Kbскачать
Руководство по эксплуатации СБ25М3.pdf325.5 Kbскачать
Руководство по эксплуатации СБ40К2.pdf406.4 Kbскачать
Руководство по эксплуатации СБ40К4.pdf352.5 Kbскачать
Руководство по эксплуатации СБ50М3.pdf356.1 Kbскачать
Руководство по эксплуатации СБ60Н3-В01.pdf319.3 Kbскачать
Руководство по эксплуатации СБМ90М1.pdf390.4 Kbскачать
Руководство по эксплуатации СБ125Т3.pdf389.5 Kbскачать
Руководство по эксплуатации СБ160Т3.pdf390.8 Kbскачать
Руководство по эксплуатации СБ3Ф320ТВ2.pdf513.5 Kbскачать
Руководство по эксплуатации СБ2Ф60Н3.pdf421.3 Kbскачать
Руководство по эксплуатации СБ2Ф125Т1.pdf485.6 Kbскачать
Руководство по эксплуатации СБ2Ф160Т2.pdf477.5 Kbскачать
Руководство по эксплуатации СБ2Ф320ТВ2.pdf458.6 Kbскачать
Руководство по эксплуатации СБ3Ф25М3.pdf1011.6 Kbскачать
Руководство по эксплуатации СБ3Ф60Н3.pdf438.1 Kbскачать
Руководство по эксплуатации СБ3Ф90М1.pdf504.4 Kbскачать
Руководство по эксплуатации СБ3Ф125Т1.pdf504.5 Kbскачать
Руководство по эксплуатации СБ3Ф160Т2.pdf576.2 Kbскачать

Модели снятые с производства

Наименование Аналог
СБ15К2 -
СБ25К2 -
