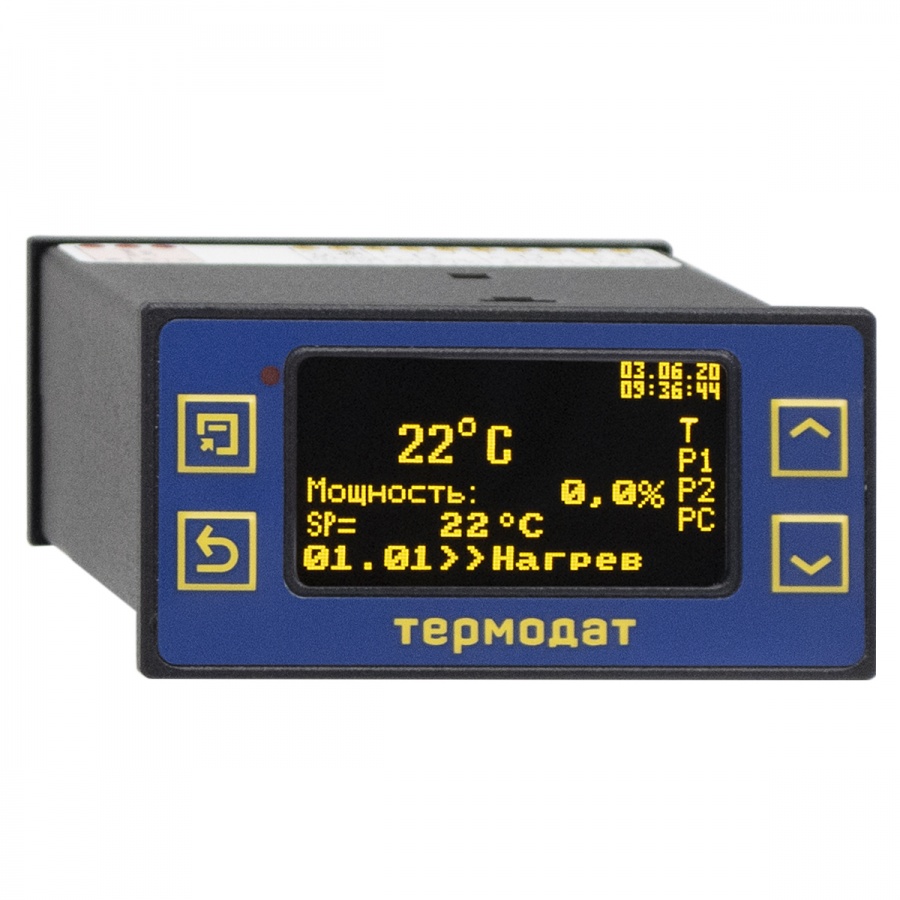

Термодат-16Е6-H-F-Eth

Термодат-16Е6-H-F-Eth

Термодат-16Е6-Н-F-Ethernet - одноканальный регулятор температуры по программе и электронный самописец с графическим 2,5" дисплеем и с USB-разъемом и Ethernet. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • USB-разъем
  • Ethernet
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/8 DIN (48х96х122мм)
  • Гарантия 5 лет

    Предназначен для:
  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
  • Активация свободного выхода на шаге программы

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
16Е6-H-F-Eth

1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем

45 740 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-16Е6-H-F-Eth"

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: 2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
  • Закон регулирования: ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Запуск регулирования по графику: есть;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус: Пластиковый, для щитового монтажа;
  • USB: да;
  • Ethernet: да;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры: Лицевая панель 48х96мм., глубина 122мм, вырез в щите 45х92мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От -20ºС до +50ºС, влажность от 0 до 80%, без конденсации влаги;

Полное описание "Термодат-16Е6-H-F-Eth"

Одноканальный программный пид регулятор-измеритель Термодат-16Е6-Н

Термодат-16E6-H-F-Ethernet одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений

Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожаро-опасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410
Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-16Е6-H-F-Eth"

Руководство по эксплуатации Термодат-16Е6.pdf2359.5 Kbскачать
