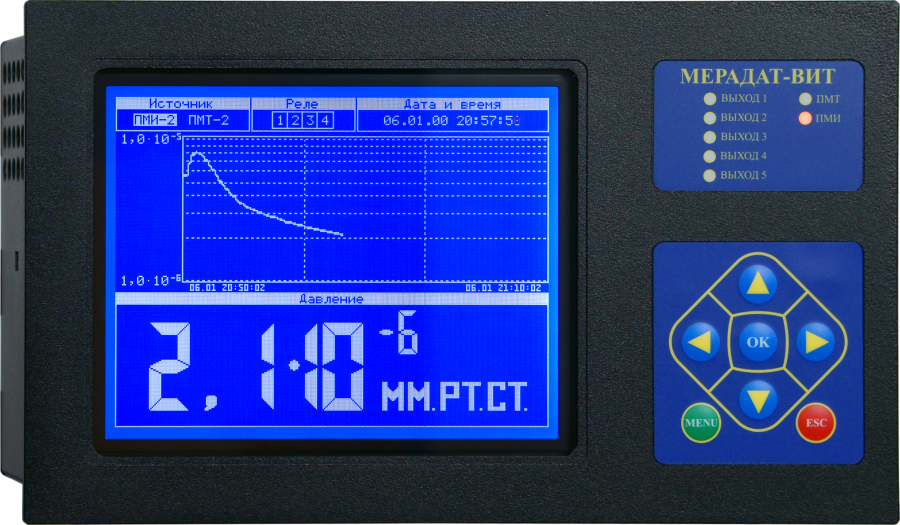

Мерадат-ВИТ19ИТ2

Мерадат-ВИТ19ИТ2

Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр средств измерений под № 41616-09.

Работает с тепловыми преобразователями СК-ТП4, ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.

Для работы с прибором рекомендуем использовать комбинации датчиков:
ПМТ-2 или ПМТ-4М или СК-ТП4 и ПМИ-2
ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2

Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя.

Оснащен четырьмя релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.


Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
ВИТ19ИТ2

4 реле, 1 аналоговый выход, 1 дискретный вход, интерфейс RS485, архивная память

105 270 руб. Со склада
- + шт
не загружено


Технические характеристики "Мерадат-ВИТ19ИТ2"

  • Питание: (АС) 230 В, 50±2 Гц;
  • Потребляемая мощность: < 30 ВА;
  • Количество входов: 1 для теплового датчика и 1 для ионизационного датчика;
  • Выход релейный: 4 (3A/ ~220В);
  • Настраиваемый токовый аналоговый выход: 0-5 мА, 0-20 мА, 4-20 мА;
  • Тип индикации: Графический ЖК дисплей;
  • Интерфейс RS-485: Modbus(ASCII/RTU);
  • Архивная память: 4 Мб;
  • Поддержка датчиков: СК-ТП4, ПМТ-2, ПМТ-4М, ПМТ-6-3, (ПМТ-6-3М-1), ПМИ-2, ПМИ-10-2
  • Диапазон измерения давления: С ПМТ-2/СК-ТП4 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
  • Рабочий диапазон давления: С ПМТ-2/СК-ТП4 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
  • Тип монтажа корпуса: щитовой;
  • Габаритные размеры: 230 х 135 х 110 мм;
  • Масса: не более 2,5 кг;
  • Условия эксплуатации: Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%

Полное описание "Мерадат-ВИТ19ИТ2"

Прибор для непрерывного измерения и регистрации давлений сухого воздуха и азота в вакуумных системах Мерадат-ВИТ19ИТ2

Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр средств измерений под № 41616-09. Работает с тепловыми преобразователями СК-ТП4, ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей. Для работы с прибором рекомендуем использовать комбинации датчиков: СК-ТП4, ПМТ-2 или ПМТ-4М и ПМИ-2 ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2 Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя. Оснащен пятью релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью. Функциональные возможности Универсальный вход для подключения тепловых датчиков ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) Универсальный вход для подключения ионизационных датчиков ПМИ-2 или ПМИ-10-2 Вывод давления в виде графика Индикация давления в паскалях или мм.рт.ст. Цифровая фильтрация измеренного значения Пять реле с независимыми настройками для сигнализации о достижении заданного давления Настройка прибора кнопками на лицевой панели или через интерфейс RS-485 Сохранение настроек прибора при отключении питания Защита настроек прибора от несанкционированного доступа Подключение к ПК через интерфейс RS-485 Сохранение измеренных значений в энергонезависимом архиве Трансляция измеренного давления через токовый аналоговый выход
Мерадат-ВИТ19ИТ2
универсальный термопарный вакуумметр с датчиком вакуума,4 реле, 1 аналоговый выход, 1 дискретный вход, интерфейс RS485, архивная память, подключение к пк
Отгрузка: в течение Со склада
Технические условия:ТУ 4212-012-12058217-2008

Сертификация:Внесен в госреестр, №41616-09

Метрология:Методика поверки-МИ 140-89 Межповерочный интервал 1 год

Скачать файлы "Мерадат-ВИТ19ИТ2"

Руководство по эксплуатации Мерадат-ВИТ19ИТ2.pdf2511.8 Kbскачать
3D-модель прибора ВИТ19ИТ2.pdf1322.8 Kbскачать
3D-модель прибора ВИТ19ИТ2.stp2352.6 Kbскачать
Габаритный чертеж прибора ВИТ19ИТ2.dwg285.5 Kbскачать
Руководство пользователя Мерадат-ВИТ19ИТ2 (СК-ТП4).pdf1674.2 Kbскачать
