Термодат-11M6-А

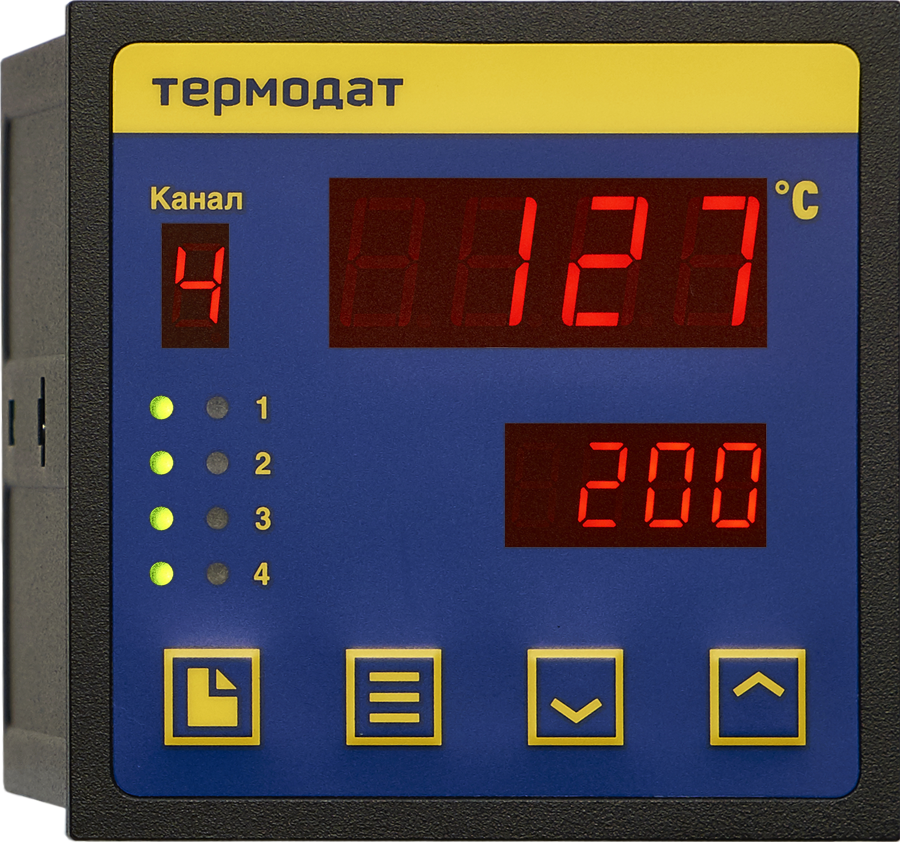

Термодат-11М6 - двух-, трех- или четырехканальный измеритель температуры, аварийный сигнализатор и регулятор со светодиодными индикаторами. Прибор имеет от двух до четырех универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

Регулятор температуры
Прочный металлический корпус для щитового монтажа, размер 96х96х82мм
Яркие светодиодные индикаторы
Диапазон температур эксплуатации -30...+50°С
Гарантия 5 лет

Предназначен для:

Измерения температуры
Позиционного или ПИД регулирования температуры
Аварийной сигнализации

Модели прибора

2 измерительных канала +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
11М6-А-2Р 2 универсальных входа, 2 реле	7 660 руб.	Со склада	- + шт	не загружено

3 измерительных канала +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
11М6-А-3Р 3 универсальных входа, 3 реле	8 610 руб.	Со склада	- + шт	не загружено

4 измерительных канала +

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
11М6-А-4Р 4 универсальных входа, 4 реле	9 570 руб.	Со склада	- + шт	не загружено
11М6-А-4Р-485 4 универсальных входа, 4 реле, интерфейс RS485	11 000 руб.	Со склада	- + шт	не загружено
11М6-А-4Р-2М 4 универсальных входа, 4 реле, интерфейс RS485, архивная память	17 230 руб.	Со склада	- + шт	не загружено

Технические характеристики "Термодат-11M6-А"

Входы: От двух до четырех универсальных входов;
Выходы: Реле с переключающимися контактами (7А, ~220В);
Закон регулирования: Двухпозиционный, ПИД;
Диапазон температур измерения: От -270°С до 1372°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В
Потребляемая мощность: Не более 10 Вт;
Корпус: Металлический, для щитового монтажа;
Дисплей:Светодиодный, две строки по четыре разряда (высота символов 14мм и 10мм) и индикатор номера канала (10мм);
От четырех до восьми светодиодных индикаторов режима работы;
Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
Масса: Не более 1 кг;
Условия эксплуатации: От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;

Полное описание "Термодат-11M6-А"

Полное описание

Термоизмеритель с регулятором аварийный сигнализатор Термодат-11м6

Термодат-11М6 - прибор для измерения, регулирования или аварийной сигнализации или позиционного регулирования температуры по двум, трем или четырем независимым каналам одновременно. Исполнение в металлическом корпусе, щитовой монтаж. Термодат-11М6 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала, режим работы каналов и аварийную ситуацию. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Купить 9 моделей со склада ООО НПП «Системы контроля»

Термодат-11М6/2УВ/2Р
многоканальный прибор для непрерывного измерения и регулирования температуры с функцией аварийного сигнализатора с выносным датчиком 2 измерительных канала, 2 универсальных входа, 2 реле

Термодат-11М6/2УВ/2Р/485
программируемый измеритель температуры (термоизмеритель) с регулятором с функцией аварийного сигнализатора с выносным датчиком температуры 2 измерительных канала, 2 универсальных входа, 2 реле, интерфейс RS485, подключение к пк

Термодат-11М6/2УВ/2Р/485/2М
двухканальный универсальный прибор для автоматической регистрации и управления температурой с функцией аварийной сигнализации с термопарой 2 измерительных канала, 2 универсальных входа, 2 реле, интерфейс RS485, архивная память

Термодат-11М6/3УВ/3Р
микроконтроллерный прибор для контроля температуры с функцией аварийного сигнализатора с выносным датчиком 3 измерительных канала, 3 универсальных входа, 3 реле

Термодат-11М6/3УВ/3Р/485
трехканальное универсальное устройство для контроля и регулирования температуры и аварийный сигнализатор с термопарой 3 измерительных канала, 3 универсальных входа, 3 реле, интерфейс RS485, подсоединение к персональному компьютеру

Термодат-11М6/3УВ/3Р/485/2М
точный прибор для непрерывного измерения и управления температурой с функцией аварийной сигнализации с выносным датчиком температуры 3 измерительных канала, 3 универсальных входа, 3 реле, интерфейс RS485, архиватор

Термодат-11М6/4УВ/4Р
четырехканальный программируемый прибор для непрерывного измерения и управления температурой с аварийной сигнализацией с выносным датчиком температуры 4 измерительных канала, 4 универсальных входа, 4 реле

Термодат-11М6/4УВ/4Р/485
широкодиапазонный регулятор-измеритель температуры и аварийный сигнализатор с термопарой 4 измерительных канала, 4 универсальных входа, 4 реле, интерфейс RS485

Термодат-11М6/4УВ/4Р/485/2М
четырехканальный прецизионный регулятор-измеритель температурных процессов с функцией аварийной сигнализации с термопарой 4 измерительных канала, 4 универсальных входа, 4 реле, интерфейс RS485, архивная память

Сертификаты и разрешения

Технические условия: ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов «Термодат» осуществляется в соответствии с «Методикой поверки СК2.320.202 МП». Межповерочный интервал 2 года

Скачать файлы "Термодат-11M6-А"

Руководство пользователя Термодат 11М6.pdf	1555.3 Kb	скачать
3D-модель прибора 11M6_2УВ.pdf	683 Kb	скачать
3D-модель прибора 11M6_2УВ.stp	1307.4 Kb	скачать
Габаритный чертеж прибора 11M6_2УВ.dwg	185.7 Kb	скачать
3D-модель прибора 11M6_4УВ.pdf	874.5 Kb	скачать
3D-модель прибора 11M6_4УВ.stp	1434.6 Kb	скачать
Габаритный чертеж прибора 11M6_4УВ.dwg	207 Kb	скачать

Модели снятые с производства

Наименование	Аналог
11М5/2УВ/2Р	-
11М6/2УВ/2Р	-
11М5/2УВ/2Р/485	-
11М6/2УВ/2Р/485	-
11М5/2УВ/2Р/485/2М	-
11М6/2УВ/2Р/485/2М	-
11М5/3УВ/3Р	-
11М6/3УВ/3Р	-
11М5/3УВ/3Р/485	-
11М6/3УВ/3Р/485	-
11М5/3УВ/3Р/485/2М	-
11М6/4УВ/4Р	-
11М5/4УВ/4Р/485	-
11М6/4УВ/4Р/485	-
11М5/4УВ/4Р/485/2М	-
11М6/4УВ/4Р/485/2М	-
11М4/5ТП/5Р	-
