Термодат-13К6

Термодат-13К6

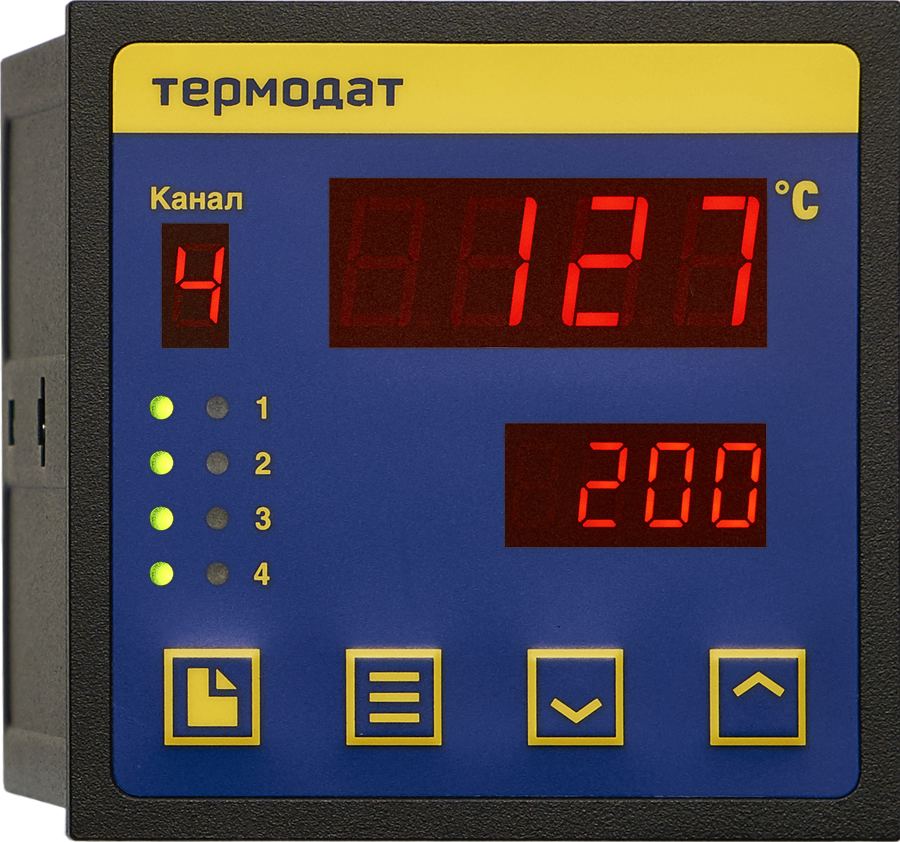

Термодат-13К6 - двух-, трех- или четырехканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет от двух до четырех универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • 2-4 входных канала, по одному выходу на канал
  • Универсальные входы
  • Выходы: релейные, симисторные или транзисторные
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Контроль обрыва датчиков
  • Таймер
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет

    Предназначен для:
  • Измерения температуры
  • ПИД-регулирования температуры
  • Аварийной сигнализации

Модели прибора

2 измерительных канала +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
13К6/2УВ/1В/2Р/1Р/485

2 универсальных входа, 1 дискретный вход, 3 реле, интерфейс RS485

16 270 руб. 5 дней
- + шт
не загружено
13К6/2УВ/1В/2Т/1Р/485

2 универсальных входа, 1 дискретный вход, 2 транзисторных выхода, 1 реле, интерфейс RS485

16 270 руб. 5 дней
- + шт
не загружено
13К6/2УВ/1В/2С/1Р/485

2 универсальных входа, 1 дискретный вход, 2 симисторных выхода, 1 реле, интерфейс RS485

17 230 руб. 5 дней
- + шт
не загружено
13К6/2УВ/1В/2Р/1Р/485/2М

2 универсальных входа, 1 дискретный вход, 3 реле, интерфейс RS485, архивная память

22 970 руб. 5 дней
- + шт
не загружено
13К6/2УВ/1В/2Т/1Р/485/4М

2 универсальных входа, 1 дискретный вход, 2 транзисторных выхода, 1 реле, интерфейс RS485, архивная память

22 970 руб. 5 дней
- + шт
не загружено
13К6/2УВ/1В/2С/1Р/485/2М

2 универсальных входа, 1 дискретный вход, 2 симисторных выхода, 1 реле, интерфейс RS485, архивная память

23 920 руб. 5 дней
- + шт
не загружено
3 измерительных канала +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
13К6/3УВ/1В/3Р/1Р/485

3 универсальных входа, 1 дискретный вход, 4 реле, интерфейс RS485

18 180 руб. 10 дней
- + шт
не загружено
13К6/3УВ/1В/3Т/1Р/485

3 универсальных входа, 1 дискретный вход, 3 транзисторных выхода, 1 реле, интерфейс RS485

18 180 руб. 10 дней
- + шт
не загружено
13К6/3УВ/1В/3С/1Р/485

3 универсальных входа, 1 дискретный вход, 3 симисторных выхода, 1 реле, интерфейс RS485

19 140 руб. 10 дней
- + шт
не загружено
13К6/3УВ/1В/3Р/1Р/485/2М

3 универсальных входа, 1 дискретный вход, 4 реле, интерфейс RS485, архивная память

24 880 руб. 10 дней
- + шт
не загружено
13К6/3УВ/1В/3Т/1Р/485/2М

3 универсальных входа, 1 дискретный вход, 3 транзисторных выхода, 1 реле, интерфейс RS485, архивная память

24 880 руб. 10 дней
- + шт
не загружено
13К6/3УВ/1В/3С/1Р/485/2М

3 универсальных входа, 1 дискретный вход, 3 симисторных выхода, 1 реле, интерфейс RS485, архивная память

25 840 руб. 10 дней
- + шт
не загружено
4 измерительных канала +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
13К6/4УВ/1В/4Р/1Р/485

4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485

19 140 руб. 5 дней
- + шт
не загружено
13К6/4УВ/1В/4Т/1Р/485

4 универсальных входа, 1 дискретный вход, 4 транзисторных выхода, 1 реле, интерфейс RS485

19 140 руб. 5 дней
- + шт
не загружено
13К6/4УВ/1В/4С/1Р/485

4 универсальных входа, 1 дискретный вход, 4 симисторных выхода, 1 реле, интерфейс RS485

20 580 руб. 5 дней
- + шт
не загружено
13К6/4УВ/1В/4Р/1Р/485/2М

4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485, архивная память

25 840 руб. 5 дней
- + шт
не загружено
13К6/4УВ/1В/4Т/1Р/485/2М

4 универсальных входа, 1 дискретный вход, 4 транзисторных выхода, 1 реле, интерфейс RS485, архивная память

25 840 руб. 5 дней
- + шт
не загружено
13К6/4УВ/1В/4С/1Р/485/2М

4 универсальных входа, 1 дискретный вход, 4 симисторных выхода, 1 реле, интерфейс RS485, архивная память

27 270 руб. 5 дней
- + шт
не загружено
5 измерительных каналов +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
13К6/5УВ/1В/5Р/485

5 универсальных входов, 1 дискретный вход, 5 реле, интерфейс RS485

22 970 руб. Со склада
- + шт
не загружено
13К6/5УВ/1В/5Т/485

5 универсальных входов, 1 дискретный вход, 5 транзисторных выходов, интерфейс RS485

22 970 руб. 5 дней
- + шт
не загружено
13К6/5УВ/1В/5С/485

5 универсальных входов, 1 дискретный вход, 5 транзисторных выходов, интерфейс RS485

24 880 руб. 5 дней
- + шт
не загружено
13К6/5УВ/1В/5Р/485/2М

5 универсальных входов, 1 дискретный вход, 5 реле, интерфейс RS485, архив

27 270 руб. Со склада
- + шт
не загружено
13К6/5УВ/1В/5Т/485/2М

5 универсальных входов, 1 дискретный вход, 5 транзисторных выходов, интерфейс RS485, архив

27 270 руб. Со склада
- + шт
не загружено
13К6/5УВ/1В/5С/485/2М

5 универсальных входов, 1 дискретный вход, 5 симисторных выходов, интерфейс RS485, архив

28 710 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-13К6"

  • Входы: От двух до четырех универсальных входов, дискретный вход;
  • Выходы:  Реле, симисторный выход, транзисторный выход;
  • Закон регулирования: ПИД, двухпозиционный;
  • Диапазон температур измерения: От -270°С до 1372°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус: Металлический, для щитового монтажа;
  • Дисплей:Светодиодный, 2 строки по 4 разряда и индикатор номера канала (10 и 14мм); От 4 до 8 индикаторов режима работы;
  • Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;

Полное описание "Термодат-13К6"

Измеритель регулятор температуры пропорционально-интегрально-дифференцирующий Термодат-13к6

Термодат-13К6 - ПИД-регулятор температуры, с возможностью регулирования по двум, трем или четырем независимым каналам одновременно. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж. Термодат-13К6 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и режим работы каналов и аварийную ситуацию. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Модели по выгодной цене ООО НПП «Системы контроля» :
Термодат-13К5/2УВ/2Р/1Р/485
2 измерительных канала, 2 универсальных входа, 3 реле, интерфейс RS485
Термодат-13К5/2УВ/2Т/1Р/485
с выносным датчиком температуры 2 измерительных канала, 2 универсальных входа, 2 транзисторных выхода, 1 реле, интерфейс RS485
Термодат-13К5/2УВ/2С/1Р/485
2 измерительных канала, 2 универсальных входа, 2 симисторных выхода, 1 реле, интерфейс RS485
Термодат-13К5/2УВ/2Р/1Р/485/2М
с выносным датчиком 2 измерительных канала, 2 универсальных входа, 3 реле, интерфейс RS485, архивная память
Термодат-13К5/2УВ/2Т/1Р/485/2М
2 измерительных канала, 2 универсальных входа, 2 транзисторных выхода, 1 реле, интерфейс RS485, архивная память
Термодат-13К5/2УВ/2С/1Р/485/2М
2 измерительных канала, 2 универсальных входа, 2 симисторных выхода, 1 реле, интерфейс RS485, архивная память
Термодат-13К5/3УВ/3Р/1Р/485
3 измерительных канала, 3 универсальных входа, 4 реле, интерфейс RS485
Термодат-13К5/3УВ/3Т/1Р/485
с выносным датчиком 3 измерительных канала, 3 универсальных входа, 3 транзисторных выхода, 1 реле, интерфейс RS485
Термодат-13К5/3УВ/3С/1Р/485
3 измерительных канала, 3 универсальных входа, 3 симисторных выхода, 1 реле, интерфейс RS485
Термодат-13К5/3УВ/3Р/1Р/485/2М
3 измерительных канала, 3 универсальных входа, 4 реле, интерфейс RS485, архивная память
Термодат-13К5/3УВ/3Т/1Р/485/2М
3 измерительных канала, 3 универсальных входа, 3 транзисторных выхода, 1 реле, интерфейс RS485, архивная память
Термодат-13К5/3УВ/3С/1Р/485/2М
3 измерительных канала, 3 универсальных входа, 3 симисторных выхода, 1 реле, интерфейс RS485, архивная память
Термодат-13К5/4УВ/4Р/1Р/485
4 измерительных канала, 4 универсальных входа, 5 реле, интерфейс RS485
Термодат-13К5/4УВ/4Т/1Р/485
с выносным датчиком температуры 4 измерительных канала, универсальных входа, 4 транзисторных выхода, 1 реле, интерфейс RS485
Термодат-13К5/4УВ/4С/1Р/485
с термопарой 4 измерительных канала, 4 универсальных входа, 4 симисторных выхода, 1 реле, интерфейс RS485
Термодат-13К5/4УВ/4Р/1Р/485/2М
4 измерительных канала, 4 универсальных входа, 5 реле, интерфейс RS485, архивная память
Термодат-13К5/4УВ/4Т/1Р/485/2М
с термопарой 4 измерительных канала, 4 универсальных входа, 4 транзисторных выхода, 1 реле, интерфейс RS485, архивная память
Термодат-13К5/4УВ/4С/1Р/485/2М
4 измерительных канала, 4 универсальных входа, 4 симисторных выхода, 1 реле, интерфейс RS485, архивная память
Термодат-13К5/5УВ/5Р/1Р/485/2М
5 измерительных каналов, 5 универсальных входов, 5 реле, интерфейс RS485, архивная память
Термодат-13К5/5УВ/5Т/1Р/485/2М
5 измерительных каналов, 5 универсальных входов, 5 транзисторных выходов, интерфейс RS485, архивная память
Технические условия: ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение приборов Термодат во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов "Термодат" должна осуществляться в соответствии с "Методикой поверки СК2.320.202 МП". Межповерочный интервал 2 года

Скачать файлы "Термодат-13К6"

Руководство пользователя Термодат 13К6.pdf2263.5 Kbскачать
3D-модель прибора 13K6_2УВ.pdf788.3 Kbскачать
3D-модель прибора 13K6_2УВ.stp1441.8 Kbскачать
Габаритный чертеж прибора 13K6_2УВ.dwg195.4 Kbскачать
3D-модель прибора 13K6_3УВ.pdf843.8 Kbскачать
3D-модель прибора 13K6_3УВ.stp1694.9 Kbскачать
Габаритный чертеж прибора 13K6_3УВ.dwg202.9 Kbскачать
3D-модель прибора 13K6_4УВ.pdf883.9 Kbскачать
3D-модель прибора 13K6_4УВ.stp1789.6 Kbскачать
Габаритный чертеж прибора 13K6_4УВ.dwg207.2 Kbскачать
