Термодат-13К6-Р6

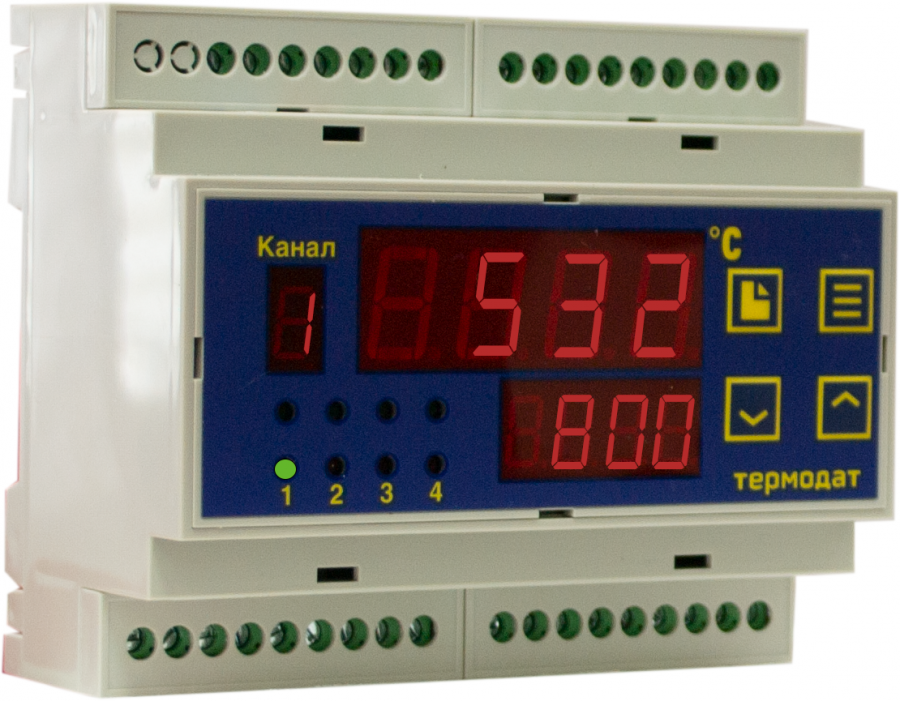

Термодат-13К6 - двух-, трех- или четырехканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет от двух до четырех универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

ПИД-регулятор
2-4 входных канала, по одному выходу на канал
Универсальные входы
Выходы: релейные, симисторные или транзисторные
ПИД-регулирование с автоматической настройкой коэффициентов
Контроль обрыва датчиков
Таймер
Аварийная сигнализация
Прочный пластиковый корпус, размер 1/4 DIN (96х96х82мм)
Гарантия 5 лет

Предназначен для:

Измерения температуры
ПИД-регулирования температуры
Аварийной сигнализации

Модели прибора

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
13К6-Р6-4Р-4М 4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485, архивная память	28 420 руб.	5 дней	- + шт	не загружено
13К6-Р6-4Т-4М 4 универсальных входа, 1 дискретный вход, 5 транзисторных выхода, интерфейс RS485, архивная память	28 420 руб.	5 дней	- + шт	не загружено

Технические характеристики "Термодат-13К6-Р6"

Входы: От двух до четырех универсальных входов, дискретный вход;
Выходы: Реле, симисторный выход, транзисторный выход;
Закон регулирования: ПИД, двухпозиционный;
Диапазон температур измерения: От -270°С до 1372°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Корпус: пластиковый, для крепления на DIN-рейке;
Дисплей:Светодиодный, 2 строки по 4 разряда и индикатор номера канала (10 и 14мм); От 4 до 8 индикаторов режима работы;
Габаритные размеры: ;
Масса: Не более 1 кг;
Условия эксплуатации: От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;

Полное описание "Термодат-13К6-Р6"

Полное описание

Измеритель регулятор температуры пропорционально-интегрально-дифференцирующий Термодат-13к6

Термодат-13К6 - ПИД-регулятор температуры, с возможностью регулирования по двум, трем или четырем независимым каналам одновременно. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в пластиковом корпусе, монтаж на DIN-рейку. Термодат-13К6 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и режим работы каналов и аварийную ситуацию. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Сертификаты и разрешения

Технические условия: ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение приборов Термодат во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов "Термодат" должна осуществляться в соответствии с "Методикой поверки СК2.320.202 МП". Межповерочный интервал 2 года

Скачать файлы "Термодат-13К6-Р6"

manual-termodat-13k6.pdf

2331.3 Kb

скачать

Модели снятые с производства

Наименование	Аналог
13К6-Р6-4Р	-
13К6-Р6-4Т	-
