Термодат-14Е5-H

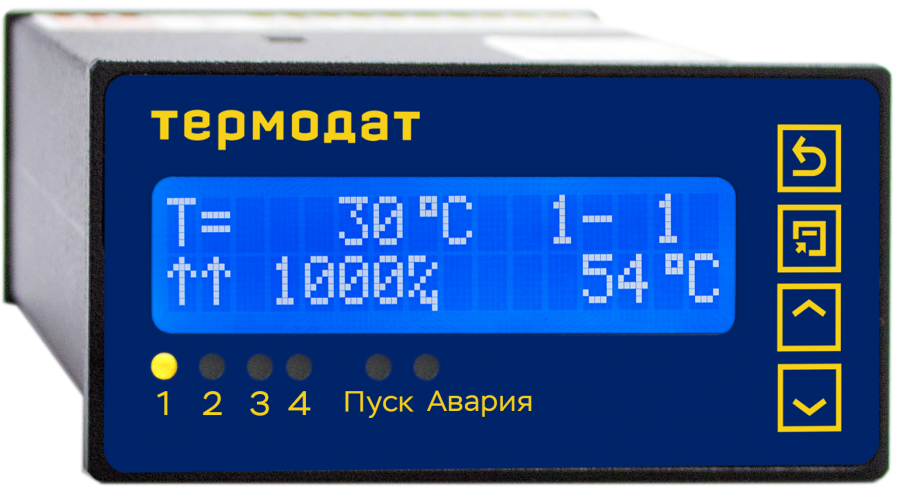

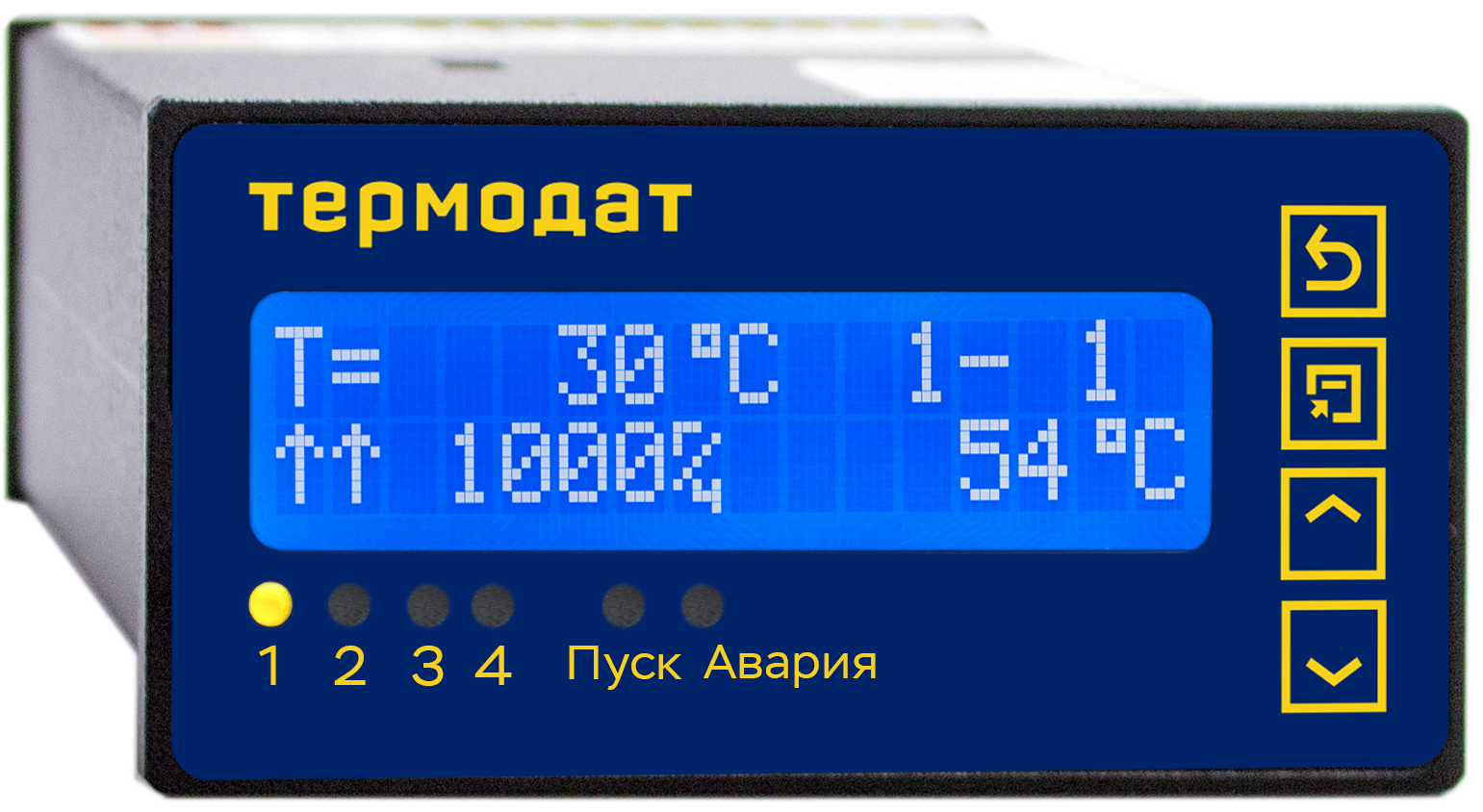

Термодат-14Е5 - одноканальный регулятор температуры по программе и электронный самописец с двухстрочным алфавитно-цифровым дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

ПИД-регулятор
Регулирование по программе
ПИД-закон регулирования, автоматическая настройка коэффициентов
Универсальный вход
Логический (дискретный) вход
Выходы: релейный, симисторный, транзисторный
Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
Аварийная сигнализация
Прочный металлический корпус, размер 1/8 DIN (96х48х122мм)
Гарантия 5 лет

Предназначен для:

Регулирования температуры по заданной программе
Измерения и регистрации температуры
Аварийной сигнализации

Модели прибора

Наименование	Цена за 1 шт.	Срок поставки	Купить	Техническое описание
14Е5-Н-М 1 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, интерфейс RS485, архивная память	26 750 руб.	Со склада	- + шт	не загружено

Технические характеристики "Термодат-14Е5-H"

Входы: Один универсальный вход, один дискретный вход;
Выходы: Реле, транзисторный выход, симисторный выход, релейно-симисторный выход, аналоговый выход;
Закон регулирования: ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Дисплей:Двухстрочный жидкокристаллический алфавитно-цифровой дисплей; Шесть светодиодных индикаторов режима работы;
Габаритные размеры: Лицевая панель 96х48мм., глубина 122мм, вырез в щите 92х45мм;
Масса: Не более 1 кг;
Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-14Е5-H"

Полное описание

Терморегулятор-измеритель программный с функцией ПИД-регулирования Термодат-14е5

Термодат-14Е5 - одноканальный регулятор температуры по программе, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе и предназначен для щитового монтажа и имеет двухстрочный алфавитно-цифровой дисплей. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-14Е5 оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожаро-опасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410

Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-14Е5-H"

manual-termodat-14e5.pdf	2297.2 Kb	скачать
14e5-h.pdf	1988.5 Kb	скачать
14e5-h.stp	3664.1 Kb	скачать
14e5-h.dwg	389.1 Kb	скачать
