БП

БП

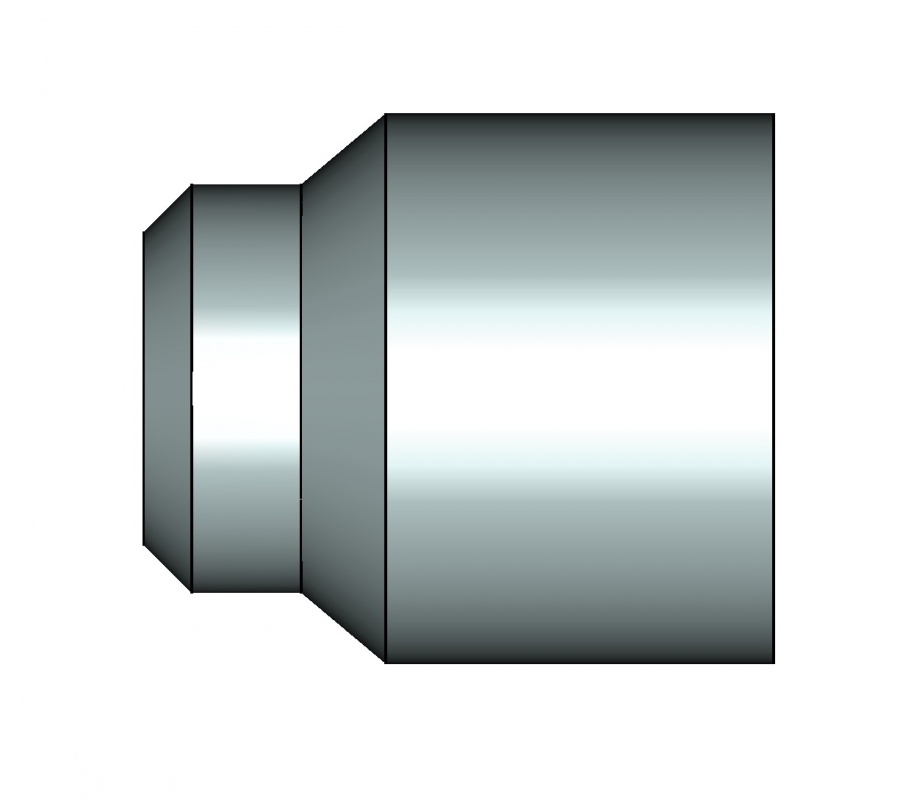

Бобышка предназначена для установки защитных гильз ГЗ201 на термометрируемых объектах. Пример для записи при заказе: БП-М16-М01
 - БП - бобышка прямая;
 - M16 - резьба монтажная, для присоединения гильзы, М16х1,5;
 - M01 - материал бобышки, 12Х18Н10Т.

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
БП-М16-М01

420 руб.
- + шт
не загружено
БП-М16-М03

360 руб.
- + шт
не загружено
БП-М22-М01

480 руб.
- + шт
не загружено
БП-М22-М03

420 руб.
- + шт
не загружено


Технические характеристики "БП"

  • Материал бобышки: 12Х18Н10Т, Сталь 20
  • Резьба монтажная: М16х1,5, М22х1,5

Полное описание "БП"

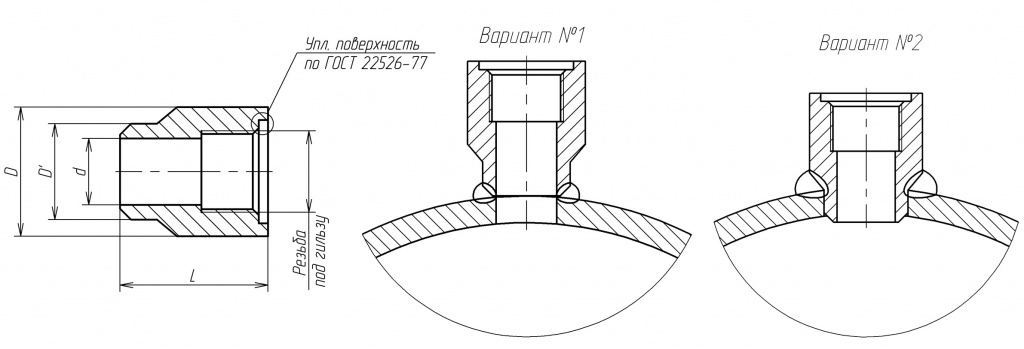

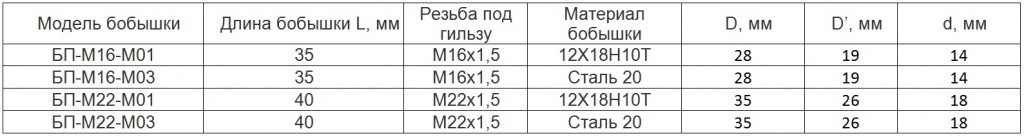

Бобышка предназначена для установки защитных гильз ГЗ201 на термометрируемых объектах. Для обеспечения герметичности системы между бобышкой и гильзой необходимо применять прокладки из отожженной меди. Монтаж бобышки осуществляется заказчиком с применением сварки, варианты установки приведены на рисунке. Уплотнительная поверхность выполнена по ГОСТ 22526-77. Возможные варианты исполнения приведены в таблице:

11. БП таб.jpg

12. БП общий.jpg

Скачать файлы "БП"

3D_Бобышка_БП.rar169.7 Kbскачать
