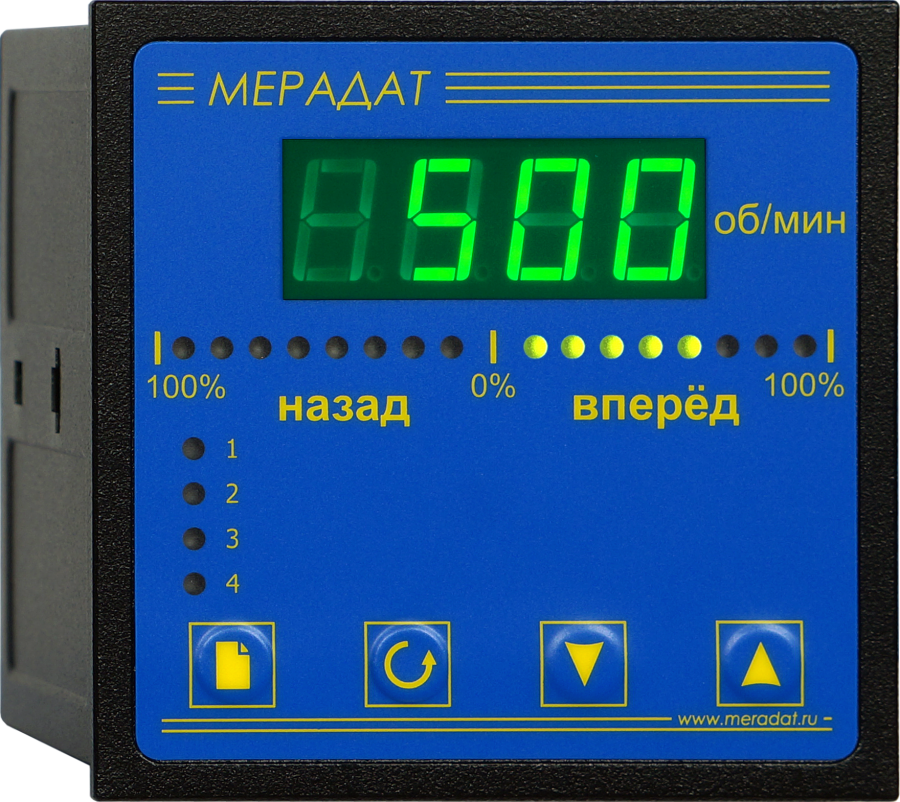

Мерадат-М12ТХГ1

Мерадат-М12ТХГ1

Предназначен для контроля, измерения и регулирования частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах, индикации частоты и направления вращения вала на цифровом индикаторе и выдачи дискретных сигналов в судовую систему автоматизации при превышении или понижении заданного значения частоты вращения вала.


Прибор соответствует требованиям Российского Морского Регистра Судоходства и Российского Речного Регистра, предъявляемым к устройствам индикации, аварийно-предупредительной сигнализации (АПС), автоматизации, измерения и контроля неэлектрических величин. Тахометр «Мерадат-М» преобразует сигнал с выходов первичных преобразователей, отображает измеренную частоту на цифровом индикаторе и выдает дискретные сигналы управления.

Прибор используется с одним или двумя датчиками типа ВБИ. Датчики устанавливаются на кронштейне вблизи вала - объекта измерения частоты вращения. На валу располагаются специальные метки. Обычно на практике объект воздействия для датчиков (метка) изготавливается в виде стальной пластины требуемых размеров, соединенной с движущейся деталью механизма, частоту вращения которого нужно контролировать. Размеры метки и рабочий зазор между плоскостью меток и чувствительной поверхностью датчиков определяется моделью датчиков. При вращении вала метка должна проходить сначала вблизи одного датчика, затем вблизи другого. Размеры метки должны обеспечивать одновременное перекрытие обоих датчиков.

Оснащен четырьмя релейными выходами для сигнализации о достижении заданного значения. Опционально может быть оборудован интерфейсом RS-485. Дополнительно может комплектоваться блоками индикации в количестве до шести штук. Максимальное удаление блоков индикации от тахометра до 1000 метров.

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
М12ТХГ1//H//4Р//24В//485//РКО

2 входа для датчика ВБИ, 4 реле, питание 24В, интерфейс RS485, сертификат РКО

44 980 руб. 15 дней
- + шт
не загружено
М12ТХГ1//H//4Р//24В//485//РМРС

2 входа для датчика ВБИ, 4 реле, питание 24В, интерфейс RS485, сертификат РМРС

44 980 руб. 15 дней
- + шт
не загружено
М12ТХГ1-2И//H//4Р//24В//РКО

Дополнительный блок индикации, 2 входа для датчика ВБИ, 4 реле, питание 24В, сертификат РКО

49 000 руб. 15 дней
- + шт
не загружено
М12ТХГ1-2И//H//4Р//24В//РМРС

Дополнительный блок индикации, 2 входа для датчика ВБИ, 4 реле, питание 24В, сертификат РМРС

49 000 руб. 15 дней
- + шт
не загружено


Технические характеристики "Мерадат-М12ТХГ1"

  • Типы датчиков: Бесконтактные индуктивные ВБИ.
  • Полный диапазон измерения От 0 до 9999 об/мин.
  • Выходы: 4.
  • Закон регулирования: -
  • Напряжение питания:  24В или ~220В
  • Диапазон температур эксплуатации: От -30°С до 50°С
  • Корпус: Металлический, для щитового монтажа
  • Дисплей:  Светодиодный, четырехразрядный, зеленый, высота символов 14мм
  • Габаритные размеры: Лицевая панель 96х96мм, глубина 92мм, вырез в щите 92х92мм
  • Гарантия: 3 года

Полное описание "Мерадат-М12ТХГ1"

Предназначен для контроля, измерения и регулирования частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах, индикации частоты и направления вращения вала на цифровом индикаторе и выдачи дискретных сигналов в судовую систему автоматизации при превышении или понижении заданного значения частоты вращения вала.

Прибор соответствует требованиям Российского Морского Регистра Судоходства и Российского Речного Регистра, предъявляемым к устройствам индикации, аварийно-предупредительной сигнализации (АПС), автоматизации, измерения и контроля неэлектрических величин. Тахометр «Мерадат-М» преобразует сигнал с выходов первичных преобразователей, отображает измеренную частоту на цифровом индикаторе и выдает дискретные сигналы управления.

Прибор используется с одним или двумя датчиками типа ВБИ. Датчики устанавливаются на кронштейне вблизи вала - объекта измерения частоты вращения. На валу располагаются специальные метки. Обычно на практике объект воздействия для датчиков (метка) изготавливается в виде стальной пластины требуемых размеров, соединенной с движущейся деталью механизма, частоту вращения которого нужно контролировать. Размеры метки и рабочий зазор между плоскостью меток и чувствительной поверхностью датчиков определяется моделью датчиков. При вращении вала метка должна проходить сначала вблизи одного датчика, затем вблизи другого. Размеры метки должны обеспечивать одновременное перекрытие обоих датчиков.

Оснащен четырьмя релейными выходами для сигнализации о достижении заданного значения. Опционально может быть оборудован интерфейсом RS-485. Дополнительно может комплектоваться блоками индикации в количестве до шести штук. Максимальное удаление блоков индикации от тахометра до 1000 метров.

Скачать файлы "Мерадат-М12ТХГ1"

Руководство по эксплуатации Мерадат-М12ТХГ1.pdf746.3 Kbскачать

Модели снятые с производства

Наименование Аналог
М12ТХГ1//H//4Р//24В//РРР -
М12ТХГ1//H//4Р//24В//РМРС -
