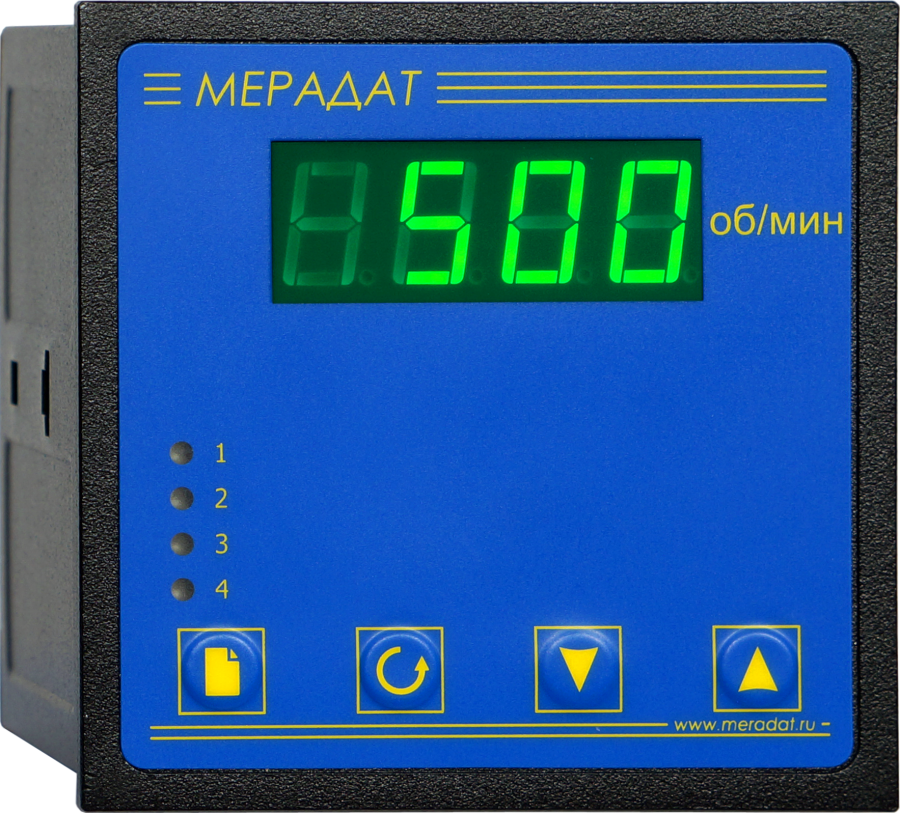

Мерадат-М12ТХД1

Мерадат-М12ТХД1

Предназначен для контроля, измерения и регулирования частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах, индикации частоты вращения вала на цифровом индикаторе и выдачи дискретных сигналов в судовую систему автоматизации при превышении или понижении заданного значения частоты вращения вала.


Прибор соответствует требованиям Российского Морского Регистра Судоходства и Российского Речного Регистра, предъявляемым к устройствам индикации, аварийно-предупредительной сигнализации (АПС), автоматизации, измерения и контроля неэлектрических величин. Тахометр «Мерадат-М» преобразует сигнал с выходов первичных преобразователей, отображает измеренную частоту на цифровом индикаторе и выдает дискретные сигналы управления.

Прибор обычно используется с датчиком типа ВБИ. Датчик устанавливается на кронштейне вблизи вала - объекта измерения частоты вращения. На валу располагаются специальные метки. Обычно на практике объект воздействия для датчиков (метка) изготавливается в виде стальной пластины требуемых размеров, соединенной с движущейся деталью механизма, частоту вращения которого нужно контролировать. Размеры метки и рабочий зазор между плоскостью меток и чувствительной поверхностью датчиков определяется моделью датчиков.

Оснащен четырьмя релейными выходами для сигнализации о достижении заданного значения. Опционально может быть оборудован интерфейсом RS-485. Дополнительно может комплектоваться блоками индикации в количестве до шести штук. Максимальное удаление блоков индикации от тахометра до 1000 метров.

Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
М12ТХД1//H//4Р//24В//485//РКО

1 вход для датчика ВБИ, 4 реле, питание 24В, интерфейс RS485, сертификат РКО

41 060 руб. 15 дней
- + шт
не загружено
М12ТХД1//H//4Р//24В//485//РМРС

1 вход для датчика ВБИ, 4 реле, питание 24В, интерфейс RS485, сертификат РМРС

41 060 руб. 15 дней
- + шт
не загружено
М12ТХД1-2И//H//4Р//24В//РКО

Дополнительный блок индикации, 1 вход для датчика ВБИ, 4 реле, питание 24В, сертификат РКО

48 140 руб. 15 дней
- + шт
не загружено
М12ТХД1-2И//H//4Р//24В//РМРС

Дополнительный блок индикации, 1 вход для датчика ВБИ, 4 реле, питание 24В, сертификат РМРС

48 140 руб. 15 дней
- + шт
не загружено


Технические характеристики "Мерадат-М12ТХД1"

  • Типы датчиков: Бесконтактные индуктивные ВБИ.
  • Полный диапазон измерения От 0 до 9999 об/мин.
  • Выходы: 4.
  • Закон регулирования: -
  • Напряжение питания:  24В или ~220В
  • Диапазон температур эксплуатации: От -30°С до 50°С
  • Корпус: Металлический, для щитового монтажа
  • Дисплей:  Светодиодный, четырехразрядный, зеленый, высота символов 14мм
  • Габаритные размеры: Лицевая панель 96х96мм, глубина 92мм, вырез в щите 92х92мм
  • Гарантия: 3 года

Полное описание "Мерадат-М12ТХД1"

Предназначен для контроля, измерения и регулирования частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах, индикации частоты вращения вала на цифровом индикаторе и выдачи дискретных сигналов в судовую систему автоматизации при превышении или понижении заданного значения частоты вращения вала.

Прибор соответствует требованиям Российского Морского Регистра Судоходства и Российского Речного Регистра, предъявляемым к устройствам индикации, аварийно-предупредительной сигнализации (АПС), автоматизации, измерения и контроля неэлектрических величин. Тахометр «Мерадат-М» преобразует сигнал с выходов первичных преобразователей, отображает измеренную частоту на цифровом индикаторе и выдает дискретные сигналы управления.

Прибор обычно используется с датчиком типа ВБИ. Датчик устанавливается на кронштейне вблизи вала - объекта измерения частоты вращения. На валу располагаются специальные метки. Обычно на практике объект воздействия для датчиков (метка) изготавливается в виде стальной пластины требуемых размеров, соединенной с движущейся деталью механизма, частоту вращения которого нужно контролировать. Размеры метки и рабочий зазор между плоскостью меток и чувствительной поверхностью датчиков определяется моделью датчиков.

Оснащен четырьмя релейными выходами для сигнализации о достижении заданного значения. Опционально может быть оборудован интерфейсом RS-485. Дополнительно может комплектоваться блоками индикации в количестве до шести штук. Максимальное удаление блоков индикации от тахометра до 1000 метров.

Скачать файлы "Мерадат-М12ТХД1"

Руководство по эксплуатации Мерадат-М12ТХД1.pdf553.8 Kbскачать

Модели снятые с производства

Наименование Аналог
М12ТХД1//H//4Р//24В//РРР -
М12ТХД1//H//4Р//24В//РМРС -
