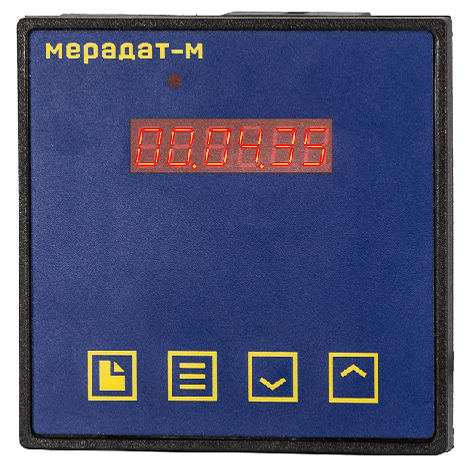

Мерадат-М10С4

Предназначен для подсчета количества импульсов, поступающих на вход прибора, и перевода его в индицируемую величину путем умножения на заданный коэффициент. Ко входу прибора могут быть подключены бесконтактные датчики различного типа (индуктивные, емкостные, оптические), а также контакты кнопок, реле, герконов и т.д.

Счетное событие регистрируется при замыкании контактов датчика, при этом текущее значение счетчика увеличивается на 1. Следующее счетное событие может наступить только после размыкания контактов. Оснащен релейным выходом для выдачи управляющего сигнала при достижении заданной уставки.

Функциональные возможности:

Универсальный вход для подключения бесконтактных датчиков (ВБИ, ВБЕ, ВБИ) или сухих контактов типа «Геркон»
Индикация измеренной величины с учетом заданного коэффициента пересчета
Цифровая фильтрация данных
Два способа обнуления счетчика: ручной (кнопка на передней панели прибора или внешняя кнопка) и автоматический (при достижении уставки)
Суммарный счетчик (за смену, за сутки и пр.)
Реле для сигнализации о достижении заданного значения
Настройка прибора кнопками на лицевой панели
Сохранение настроек прибора при отключении питания
Защита настроек прибора от несанкционированного доступа
Сохранение настроек прибора при отключении питания

Модели прибора

Технические характеристики "Мерадат-М10С4"

Датчики: ВБИ, ВБЕ, ВБО, сухие контакты
Полный диапазон измерения: От 0.001 до 999999
Напряжение питания подключаемых датчиков: 12-15 В
Разрешение: 0, 0.0,0.00 или 0.000 (выбирается пользователем)
Питание (АС): 220 В, 50±2 Гц
Потребляемая мощность: < 7 ВА
Внешний вход: 1, гальванически развязан с цепями прибора
Выход релейный: 1
Параметры выхода: 3А, 220В для НР контакта. 1А, 220В для НЗ
Тип индикации: Шестисимвольный LED индикатор
Тип корпуса: Щитовой монтаж
Габаритные размеры: 96 х 96 х 90 мм
Масса: < 0,8 кг
Температура окружающей среды: 5– 45 °С
Атмосферное давление: 84 – 106,7 кПа
Относительная влажность воздуха (< +30 °С, без конденсации влаги): < 75%

Полное описание "Мерадат-М10С4"

Функциональные возможности:

Универсальный вход для подключения бесконтактных датчиков (ВБИ, ВБЕ, ВБИ) или сухих контактов типа «Геркон»
Индикация измеренной величины с учетом заданного коэффициента пересчета
Цифровая фильтрация данных
Два способа обнуления счетчика: ручной (кнопка на передней панели прибора или внешняя кнопка) и автоматический (при достижении уставки)
Суммарный счетчик (за смену, за сутки и пр.)
Реле для сигнализации о достижении заданного значения
Настройка прибора кнопками на лицевой панели
Сохранение настроек прибора при отключении питания
Защита настроек прибора от несанкционированного доступа
Сохранение настроек прибора при отключении питания

Скачать файлы "Мерадат-М10С4"

Руководство по эксплуатации Мерадат-М10С4.pdf

479.7 Kb

скачать

Модели снятые с производства

Наименование	Аналог
М10С4/1В/1Р	-
