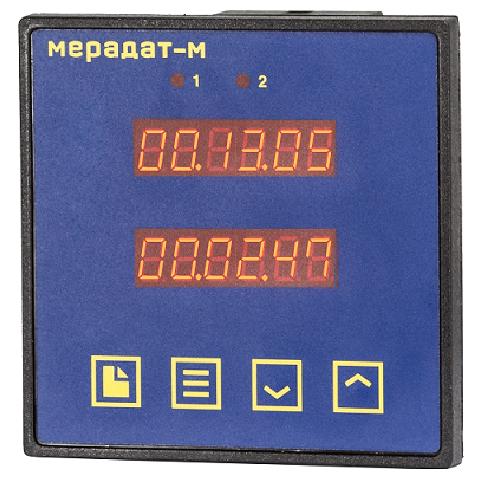

Мерадат-М12Т4

Предназначен для решения задач технологических процессов, где необходимо обеспечить независимую или совместную работу двух реле времени по заданному режиму. В приборе задается время обратного отсчета таймера, после которого сработает реле (уставка таймера), время работы реле, в течение которого реле будет находится в замкнутом или разомкнутом состоянии. Состояние реле конфигурируется пользователем. Также пользователь может задавать режим совместной работы двух реле: асинхронный, синхронный или циклический.

Команду о запуске таймера можно подавать как с помощью кнопок на передней панели прибора, так и с помощью внешних контактов (кнопка, тумблер). Оснащен двумя внешними входами для удаленного запуска/остановки времени отсчета таймера при помощи внешней кнопки или тумблера, а также двумя релейными выходами для выдачи управляющих сигналов при достижении заданных уставок.

Функциональные возможности:

Два внешних входа для запуска/остановки времени отсчета таймеров
Индикация времени отсчета в заданном пользователем разрешении
Организация независимой или совместной работы реле по заданному режиму
Суммарный счетчик (за смену, за сутки и пр.)
Два реле для сигнализации о достижении заданного значения
Настройка прибора кнопками на лицевой панели
Сохранение настроек прибора при отключении питания
Защита настроек прибора от несанкционированного доступа
Сохранение настроек прибора при отключении питания

Модели прибора

Технические характеристики "Мерадат-М12Т4"

Полный диапазон уставок: от 00 секунд до 99 часов
Разрешение: часы/минуты/секунды/десятые доли секунд
Питание (АС): 220 В, 50±2 Гц
Потребляемая мощность: < 7 ВА
Внешний вход: 2, гальванически развязаны с цепями прибора
Режим работы внешнего входа: Кнопка/тумблер
Выход релейный: 2
Параметры выхода: 3А, 220В для НР контакта. 1А, 220В для НЗ
Тип индикации: Два шестисимвольный LED индикатор
Тип корпуса: Щитовой монтаж
Габаритные размеры: 96 х 96 х 90 мм
Масса: < 1 кг
Температура окружающей среды: 5– 45 °С
Атмосферное давление: 84 – 106,7 кПа
Относительная влажность воздуха (< +30 °С, без конденсации влаги): < 75%

Полное описание "Мерадат-М12Т4"

Функциональные возможности:

Два внешних входа для запуска/остановки времени отсчета таймеров
Индикация времени отсчета в заданном пользователем разрешении
Организация независимой или совместной работы реле по заданному режиму
Суммарный счетчик (за смену, за сутки и пр.)
Два реле для сигнализации о достижении заданного значения
Настройка прибора кнопками на лицевой панели
Сохранение настроек прибора при отключении питания
Защита настроек прибора от несанкционированного доступа
Сохранение настроек прибора при отключении питания

Скачать файлы "Мерадат-М12Т4"

Руководство по эксплуатации Мерадат-М12Т4.pdf

401.6 Kb

скачать

Модели снятые с производства

Наименование	Аналог
М12Т4/2В/2Р	-
