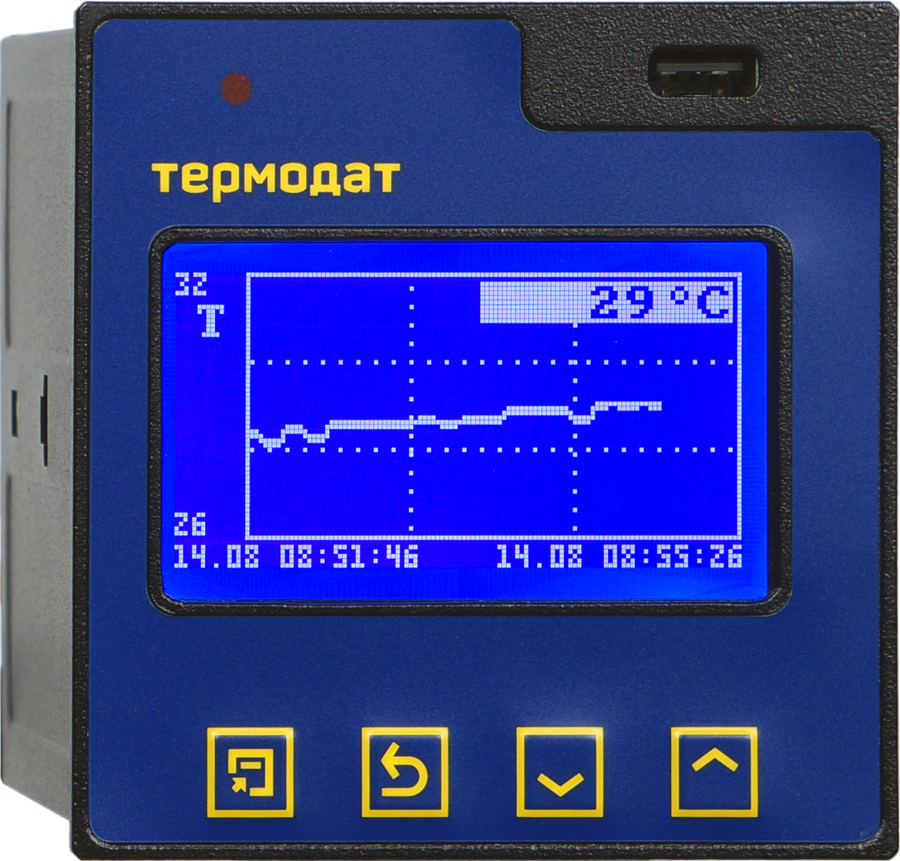

Термодат-16Е6-A-F-Eth

Термодат-16Е6-A-F-Eth
Термодат-16Е6-A-F-Eth – одноканальный регулятор температуры по программе - электронный самописец с графическим дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар, термосопротивлений, датчиков с токовым выходом. Выходы: 2 реле с переключающим контактом, 1 релейно-симисторный, 1 транзисторный, 1 аналоговый выход. Прибор оснащен USB-разъемом на передней панели для оперативного сохранения архивных данных на Flash-накопитель. Разъем позволяет также переносить конфигурацию параметров, копировать программы с одного прибора на другой, обновлять ПО без необходимости демонтировать прибор. Порт Ethernet предназанчен для интеграции прибора в локальную сеть. RS-485 используется для объединения приборов в сеть и для подключения приборов к сторонним контроллерам или ПЛК. Термодат-16Е6-А-F-Eth может управлять как нагревателем, так и охладителем, либо нагревателем и охладителем одновременно. Законы регулирования: ПИД, позиционный (On/Off), возможность управления приводом электрозадвижки.

Является аналогом и заменой следующих устаревших приборов: Термодат-16Е1, Термодат-16Е2, Термодат-16Е3.
  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей 3,5"
  • Регулирование по программе
  • Активация свободного выхода на шаге программы
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Аварийная сигнализация
  • Таймер
  • Универсальный вход
  • Логический (дискретный) вход для подключения внешней кнопки или тумблера
  • Выходы: релейный, релейно-симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Ethernet-порт для подключения к локальной сети
  • USB-разъем на передней панели
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет

    Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры


Модели прибора

Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
16Е6-A-F-Eth

1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архивная память, USB-разъем, Ethernet-порт

35 250 руб. Со склада
- + шт
не загружено


Технические характеристики "Термодат-16Е6-A-F-Eth"

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: 2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
  • Считывание архива: USB-разъем;
  • Интерфейсы: RS485, Ethernet;
  • Закон регулирования: ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Запуск регулирования по графику: есть;
  • Методы управления мощностью: ШИМ, РСП, ФИУ;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания: Номинальное ~ 230В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус: Пластиковый, для щитового монтажа;
  • Дисплей: Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-16Е6-A-F-Eth"

Одноканальный программный пид регулятор-измеритель Термодат-16Е6-A-F-Eth

Термодат-16Е6-A-F-Eth одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII, RTU или TCPи архивной памятью для хранения измеренных значений


Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожаро-опасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704 Сертификат об утверждении типа средства измерений в республике Беларусь № 3674 Сертификат об утверждении типа средства измерений в республике Казахстан № 6410
Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-16Е6-A-F-Eth"

Руководство пользователя Термодат 16Е6.pdf2359.5 Kbскачать
3D-модель прибора 16E6-A-F-Eth.stp1441.2 Kbскачать
Габаритный чертеж прибора 16E6-A-F-Eth.dwg147.8 Kbскачать
