Термодат-17Е6-Н

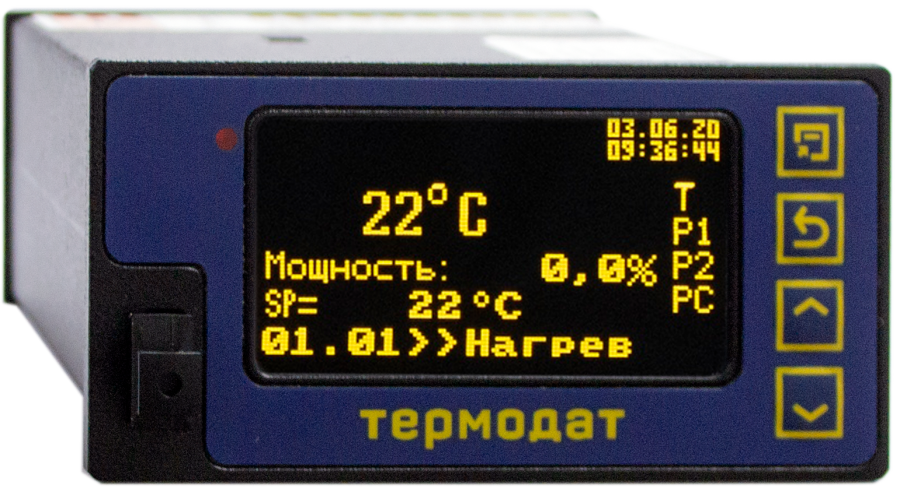

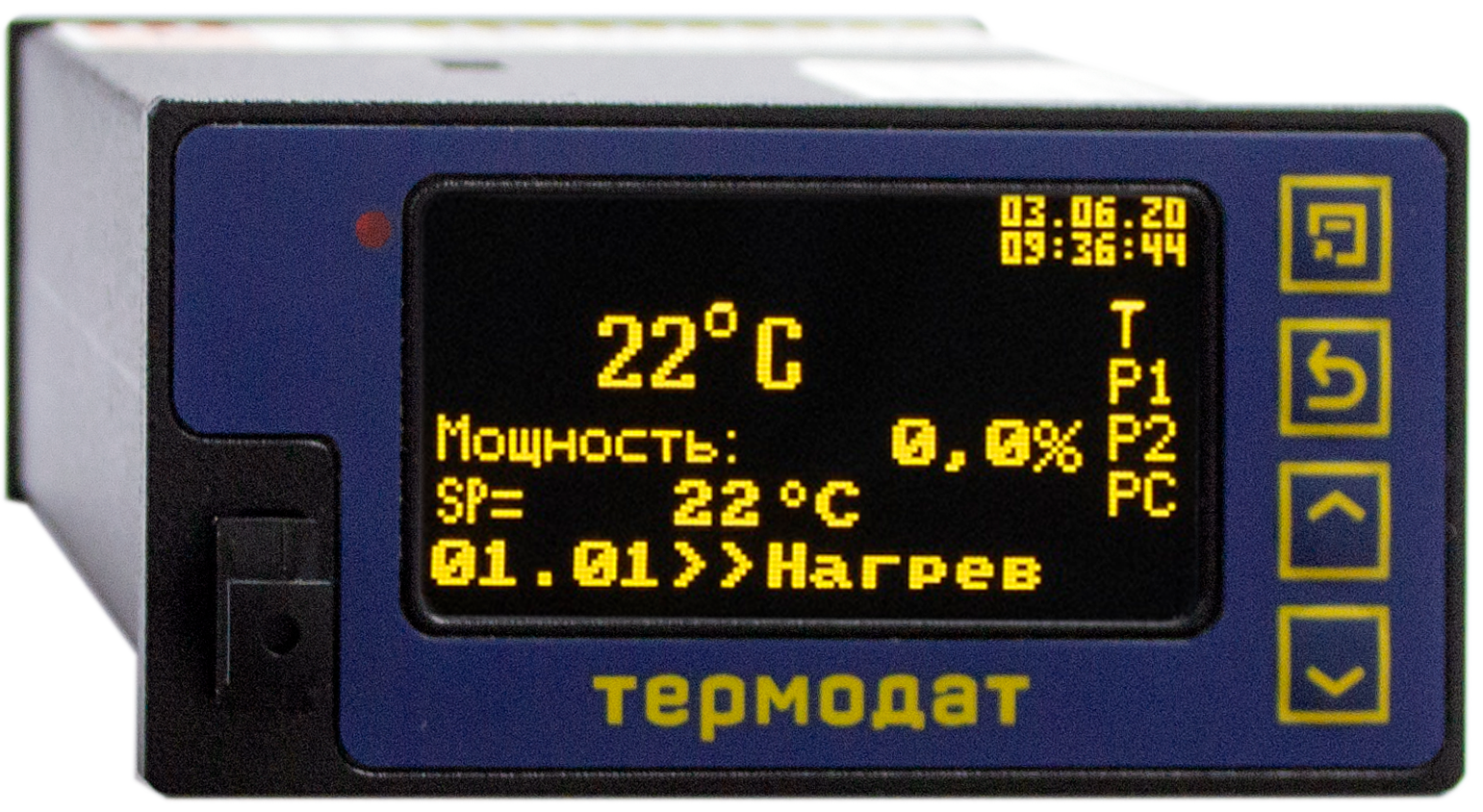

Термодат-17Е6 - двух- или четырехканальный регулятор температуры по программе и электронный самописец с графическим 3,5" дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

2 или 4 входных канала
ПИД-регулятор, регулятор по программе
Электронный самописец
Графический дисплей
ПИД-закон регулирования, автоматическая настройка коэффициентов
Универсальный вход
Логический (цифровой) вход
Выходы: релейный, симисторный, транзисторный, аналоговый
Интерфейс для связи с компьютером RS485
Аварийная сигнализация
Прочный металлический корпус, размер 1/8 DIN (96х45х122мм)
Гарантия 5 лет

Предназначен для:

Регулирования температуры по заданной программе
Замены устаревших самописцев
Измерения и регистрации температуры

Модели прибора

Технические характеристики "Термодат-17Е6-Н"

Входы: Два или четыре универсальных входа, один дискретный вход;
Выходы: Реле, транзисторный выход, симисторный выход;
Закон регулирования: ПИД, двухпозиционный, регулирование по программе;
Запуск регулирования по графику: есть;
Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Корпус: Металлический, для щитового монтажа;
Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Габаритные размеры: Лицевая панель 96х48мм., глубина 122мм, вырез в щите 92х45мм;
Масса: Не более 1 кг;
Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-17Е6-Н"

Двух - четырехканальный программируемый ПИД регулятор измеритель температуры и электронный самописец Термодат-17Е6-Н

Термодат-17Е6-Н регулятор температуры по программе и электронный самописец, с возможностью регулирования по двум или четырем независимым каналам одновременно, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

В наличии

Видеоинструкции по настройке ПИД терморегулятора Термодат-17е6

Сертификаты и разрешения

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г Разрешение Федеральной службы по экологическому,технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704

Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-17Е6-Н"

termodat-17e6.pdf	2526.7 Kb	скачать
17e6-h.pdf	1793.5 Kb	скачать
17e6-h.stp	3280.4 Kb	скачать
17e6-h.dwg	328.7 Kb	скачать
