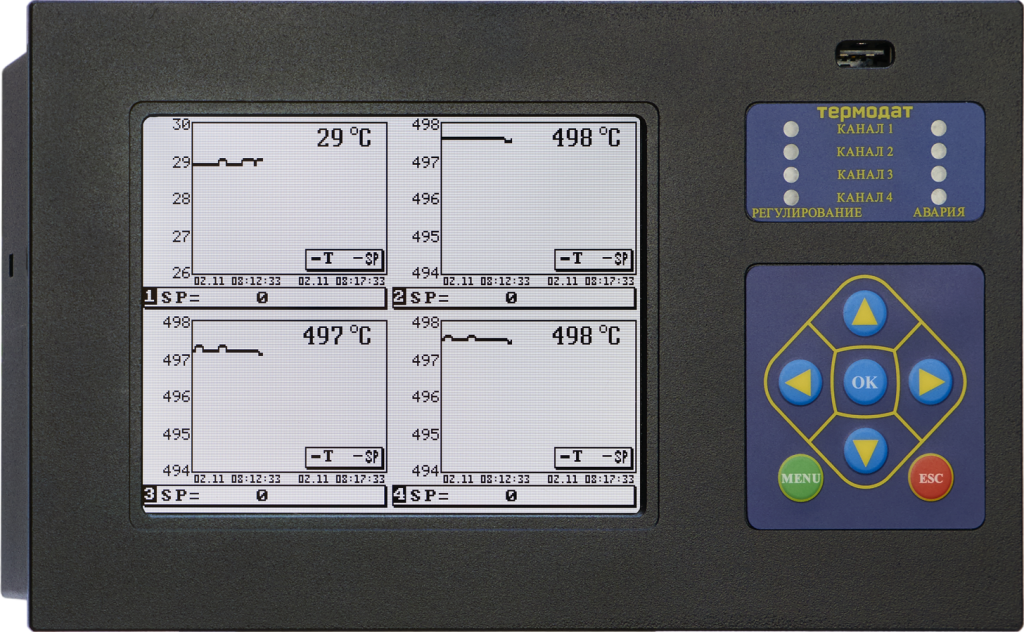

Термодат-30Е1

Термодат-30Е1

Термодат-30Е1 - многоканальный регулятор температуры с гальванически изолированными друг от друга каналами с графическим 6" дисплеем.  Возможные опции - USB-разъемом для снятия архивных данных на Flash-носитель и Ethernet-разъем.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.

  • 4, 8 или 12 входных каналов
  • ПИД-регулятор
  • Электронный самописец
  • Большой графический дисплей 6 дюймов
  • USB-разъем для подключения Flash-носителя
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейно-симисторный, транзисторный, аналоговый
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 230х138х95мм.
  • USB-разъем для снятия архивных данных на Flash-носитель
  • Гарантия 5 лет

    Предназначен для:
  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев

Модели прибора

4 измерительных канала +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
30Е1/4Р/485/8Gb/F/Eth-PB/4УВ/4Р

4 универсальных входа, 4 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

105 650 руб. 45 дней
- + шт
не загружено
30Е1/4Р/485/8Gb/F/Eth-PB/4УВ/4Р/4Р

4 универсальных входа, 8 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

106 610 руб. 45 дней
- + шт
не загружено
8 измерительных каналов +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
30Е1/4Р/485/8Gb/F/Eth-PB/8УВ/8Р

8 универсальных входа, 8 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

121 440 руб. 45 дней
- + шт
не загружено
30Е1/4Р/485/8Gb/F/Eth-PB/8УВ/8Р/8Р

8 универсальных входа, 16 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

123 360 руб. 45 дней
- + шт
не загружено
30Е1/4Р/485/8Gb/F/Eth-PB/8УВ/8Т/8Р

8 универсальных входа, 8 транзисторных выходов, 8 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

122 400 руб. 45 дней
- + шт
не загружено
12 измерительных каналов +
Наименование Цена за 1 шт. Срок поставки Купить Техническое описание
30Е1/4Р/485/8Gb/F/Eth-PB/12УВ/12Р

12 универсальных входа, 12 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

129 580 руб. 45 дней
- + шт
не загружено
30Е1/4Р/485/8Gb/F/Eth-PB/12УВ/12Р/12Р

12 универсальных входа, 24 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

134 270 руб. 45 дней
- + шт
не загружено
30Е1/4Р/485/8Gb/F/Eth-PB/12УВ/12Т/12Р

12 универсальных входа, 12 транзисторных выходов, 12 реле, 4 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

132 830 руб. 45 дней
- + шт
не загружено


Технические характеристики "Термодат-30Е1"

  • Входы: Четыре, восемь или двенадцать универсальных входа, четыре дискретных входа;
  • Выходы: Реле;
  • Считывание архива: USB-разъем;
  • Возможные опции: Ethernet-разъем;
  • Закон регулирования: ПИД, Двухпозиционный, регулирование по программе;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:   Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 15 Вт;
  • Корпус: Металлический, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек;
  • Дополнительные индикаторы:Восемь светодиодных индикаторов режима работы;
  • Габаритные размеры: 230х138мм. глубина 95мм;
  • Масса: Не более 2 кг;
  • Условия эксплуатации: От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание "Термодат-30Е1"

Многоканальный ПИД регулятор-измеритель температуры с разъемом USB Термодат-30Е1

Термодат-30Е1 – многоканальный регулятор температуры с гальванически изолированными друг от друга каналами, с возможностью регулирования по двухпозиционному или трехпозиционному закону по четырем независимым каналам одновременно, оснащенный таймером, дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, большой графический 6” дисплей. Измеренное значение может отображаться как в виде одного или четырех графиков, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-30Е1 оснащен четырьмя дискретными входами, предназначенными для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Технические условия:ТУ 4218-004-12023213-2009

Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Сертификат соответствия № РОСС RU.МЕ48.Н02704 Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах и объектах вне взрывоопасных зон

Метрология: Поверка приборов «Термодат» должна осуществляться в соответствии с «Методикой поверки СК2.320.202 МП». Методику поверки можно скачать на сайте www.termodat.ru Межповерочный интервал 2 года

Скачать файлы "Термодат-30Е1"

Руководство по эксплуатации Термодат-30Е1.pdf1543.2 Kbскачать
Gabaritny-chertezh-pribora-30E1.dwg209.4 Kbскачать
Gabaritny-chertezh-bloka.dwg457.3 Kbскачать
3D-model-pribora-30E1.stp1417.1 Kbскачать
3D-model-pribora-30E1.pdf750.4 Kbскачать
3D-model-bloka-30E1.pdf2213.5 Kbскачать
3D-model-bloka.stp3168 Kbскачать
