Описание корпусов приборов
Термодат / Мерадат-М — габариты, материалы, монтаж и степень защиты
| Тип корпуса, габариты | Внешний вид / особенности | Монтаж / крепление |
|---|---|---|
|

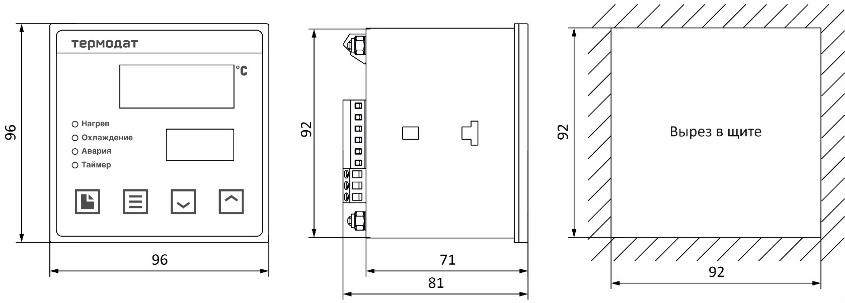

А 96×96×95 мм Металл/пластик 🔒 IP54* (передняя панель) |
 Пример: 10К7-А LED‑индикация, квадратный форм‑фактор
|
 Щитовой монтаж, размер выреза 92×92 мм |
|

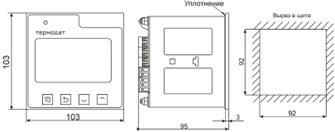

А7 103×103×95 мм Металл 💧 IP67* (передняя панель, влагозащита) |
 Пример: 16Е6-А7 Утопленный дисплей, металл |
 |
|

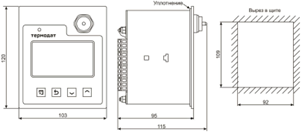

А9 103×120×115 мм Металл 💧 IP67* , USB на передней панели |
 Пример: 16Е6-А9-F Разъём USB Type-A спереди |
 |
|

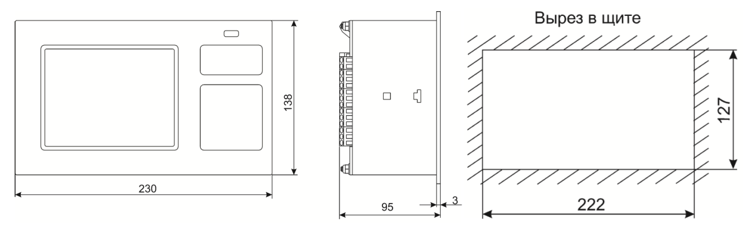

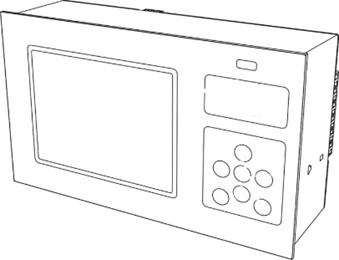

Е 230×138×95 мм Металл 🔒 IP54*, USB спереди |
 Пример: 19Е6-Е Графическая индикация, широкоформатный |
 |
|

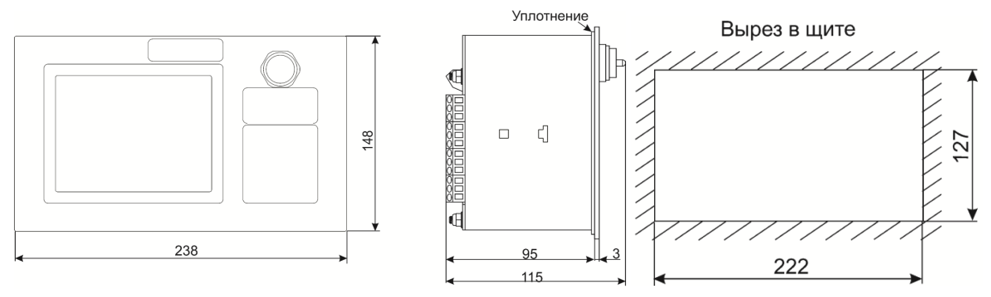

Е7 240×148×115 мм Металл 💧 IP67* , USB спереди |
 Пример: 18Е6-Е7 6" дисплей, расширенная герметизация |
 |
|

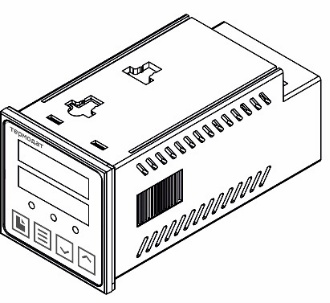

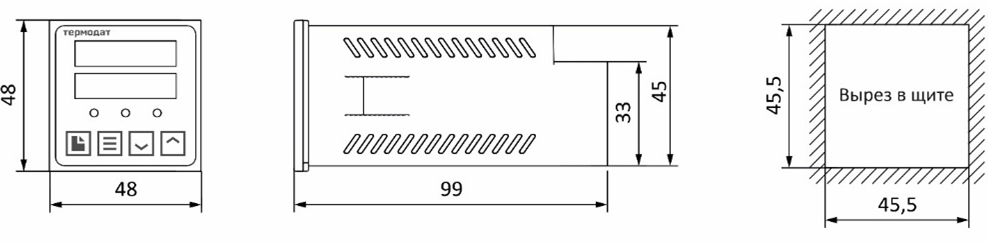

К 48×48×122 мм Металл 🔒 IP54* |
 Пример: 10М7-К Однорядная светодиодная индикация |
 |
|

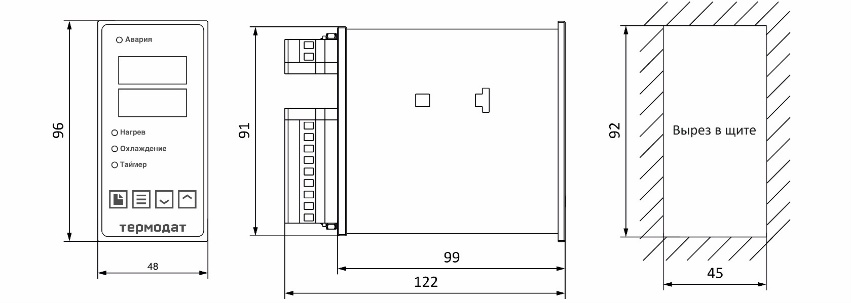

В 48×96×122 мм Металл 🔒 IP54* |
 Пример: 12К6-В Вертикальная ориентация |
 |
|

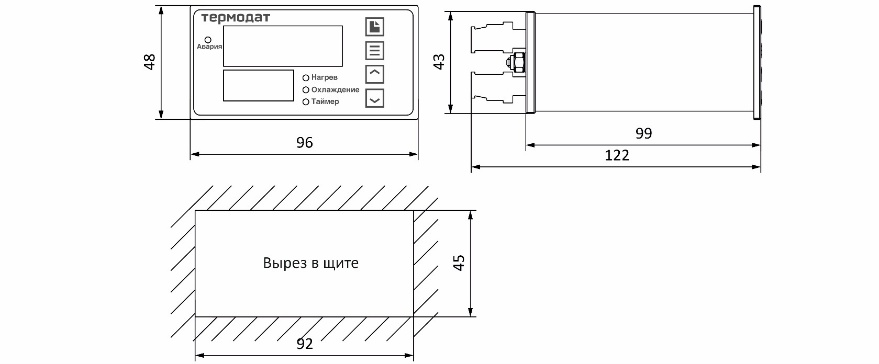

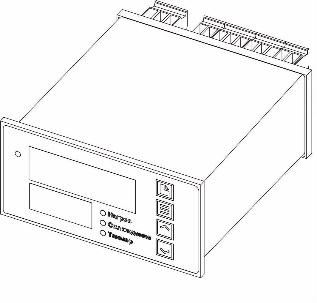

Н 96×48×122 мм Металл 🔒 IP54* |
 Пример: 12К6-Н-2М Горизонтальное расположение экрана |
 |
|
Р2 37×96×58 мм Пластик 🌬️ IP20 (2 стандартных автомата) |
 Пример: 10М7-Р2 Узкий модуль |
 |
|

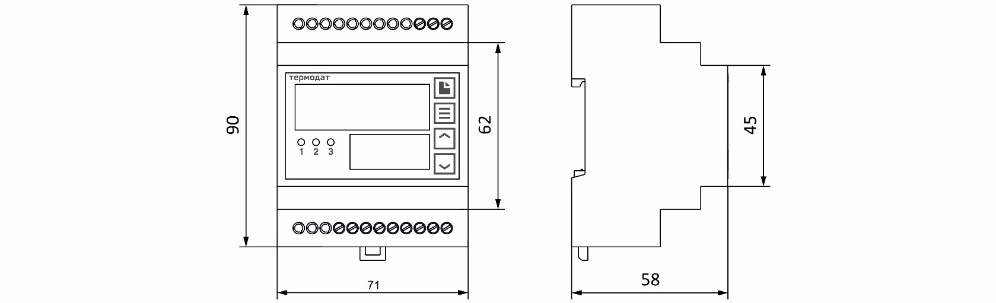

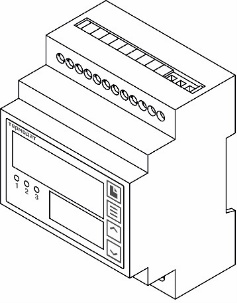

Р4 71×96×58 мм Пластик 🌬️ IP20 (4 стандартных автомата) |
 Пример: 10М7-Р4 4 модуля, LED |
 |
|

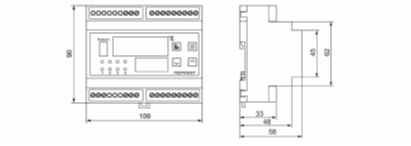

Р6 107×96×58 мм Пластик 🌬️ IP20 (6 стандартных автоматов) |
 Пример: 11М6-Р6-4Р Многоканальный, на DIN-рейку |
 |
📌 Примечание: * — степень защиты только по передней панели прибора.
Корпуса типов А, А7, А9, Е, Е7, К, В, Н предназначены для щитового/панельного монтажа.
Типы Р2, Р4, Р6 — для монтажа на DIN-рейку (IP20, пластик).
Типы Р2, Р4, Р6 — для монтажа на DIN-рейку (IP20, пластик).
🧩 Графические изображения в оригинальном документе представлены схематично.
